Kuvaus

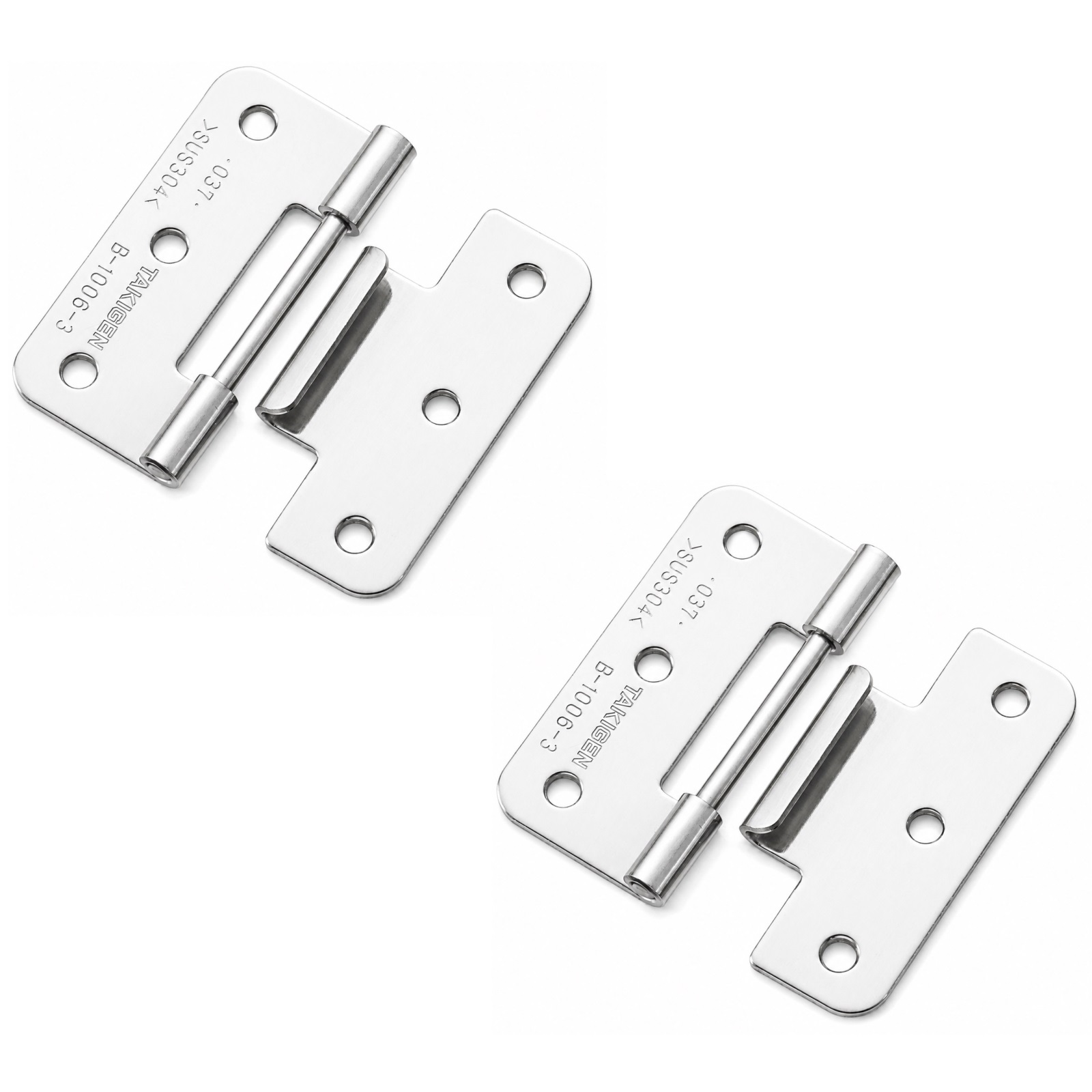

2 osaa korkealaatuista tukevaa pistokesaranaa, valmistettu kiinteästä ruostumattomasta teräksestä SUS304 (V2A tai 1.4301), pinta: kiiltävän kiillotettu, B-1006-3 (10577), korkeus: 40 mm (1-37/64″), kantavuus: 4 kg (9 lbs)
Käyttää:
Tukeva nostosarana laivan oville, huoltoluukuille ja paljon muulle.
Vapautettu sarana B-1006-3 (10577) yhdistää oven tai läpän karmiin ja mahdollistaa sujuvan pyörimisen.
Sen keskitetysti jaettu plug-in-rakenne mahdollistaa liikkuvan osan irrottamisen 90° tai enemmän kulmassa ilman, että kiinnitysruuvit puretaan.
Tämä mahdollistaa huoltotöiden, puhdistuksen sekä ovien tai suojien vaihdon nopeamman suorituksen.
SUS304-materiaali tarjoaa korkean korroosionkestävän ja sopii erityisen hyvin kosteisiin, hygieniavaativiin tai ulkoisiin järjestelmiin.
Kiiltävä rumpulakka varmistaa puhtaan pinnan ja helpottaa puhdistamista.
Kun sarana on asennettu pystysuunnassa pareittain, se on suunniteltu 4 kg (9 lbs) viiteoven painolle.
Korkealaatuiset B-1006-3:n jousitussaranat sopivat erinomaisesti muun muassa:
- Huoltoovi
- Koneen suojat
- Elintarvikkeiden monitoimilaitteet
- Ulkoilmayksiköt
- Aitauksen ovet
- Ohjauskaapit
- Palvelusiivekkeet
- Laivan ovet
- Huoltoluukut
Materiaali:
- B-1006-3:n lippulaivasaranat on valmistettu kiinteästä ruostumattomasta teräksestä SUS304:stä (V2A tai 1.4301)
- SUS304-ruostumattomasta teräksestä on ominaista korkea korroosionkestävyys ja kestävyys, mikä tekee siitä ihanteellisen vaativissa ympäristöissä käytettäväksi
- Lisäksi se tarjoaa houkuttelevan käyttöliittymän, joka on sekä moderni että helppo huoltaa
Pinta:
- Kiiltävä kiillotettu
- Kiiltävät kiillotetut pinnat huonekaluissa ja komponenteissa parantavat esteettisyyttä ja antavat niille korkealaatuisen, elegantin ilmeen
- Lisäksi sileä pinta helpottaa puhdistamista ja vähentää lian ja lian tarttumista
Kokoonpano:
- Kiinnitys tehdään 0,236220472440945 kappaleella ruostumattomasta teräksestä valmistettuja M3-upotettuja ruuveja tai 0,2362204724440945 ruostumattomasta teräksestä upotettuja puuruuveja (ei sisällytessä)
- Push-in-saranassa B-1006-3 (10577) on kuusi kiinnitysreikää
- Kiinnitysreikien välinen etäisyys on 15 mm (19/32″)
- Ensinnäkin oven tai läpän ja rungon kiinnityskohdat on merkittävä ja molemmat saranat on kohdistettu täsmälleen
- Julisteen sarana kiinnitetään alustaan kuuden kiinnitysreiän kautta M3-upotetuilla ruuveilla
- Puu- tai puupohjaisille materiaaleille voidaan käyttää upotettuja puuruuveja, joiden halkaisija on ⌀3–⌀3,1 mm,
- Sitten kaksi saranan puoliskoa liitetään yhteen vähintään 90° avauskulmassa
- Lopuksi on tarkistettava, voiko ovea liikuttaa helposti ja ovatko molemmat saranan akselit tarkasti linjassa keskenään
Ominaisuudet:
- Paino: 14 g (kahdelle kappaleelle: 28 g)
- Kuormakapasiteetti (kantavuus): 4 kg (9 lbs) – kahdelle kappaleelle
- Korkeus: 40 mm (1-37/64″)
- Saatavilla viidessä koossa: 30 mm, 36 mm, 40 mm, 50 mm ja 64 mm
- Helppo asennus, vakaa
- Irrotettava kaksiosainen rakenne
- Materiaalin paksuus: 1 mm (3/64″)
- 6 upotettua reikää M3-ruuveille
- ⌀2,5 mm (3/32″) saranatappi
- Sopii sekä sisä- että ulkokäyttöön
- RoHS10-yhteensopiva
- Voidaan irrottaa 90° avauskulmasta
- Keskitetysti erottava rakenne
- Sopii M3-kiinnitysruuveihin
- Sopii keittiö- ja elintarviketeknologiaan
- Soveltuva merisovelluksiin
- Kompakti ja tasainen rakenne
- Ovi tai läppä voidaan irrottaa ilman ruuvaamista irti
- Kiiltävä kiillotettu
- Säänkestävä, ruostumaton tai korroosionkestävä
- TAKIGENin® korkea merkkilaatu

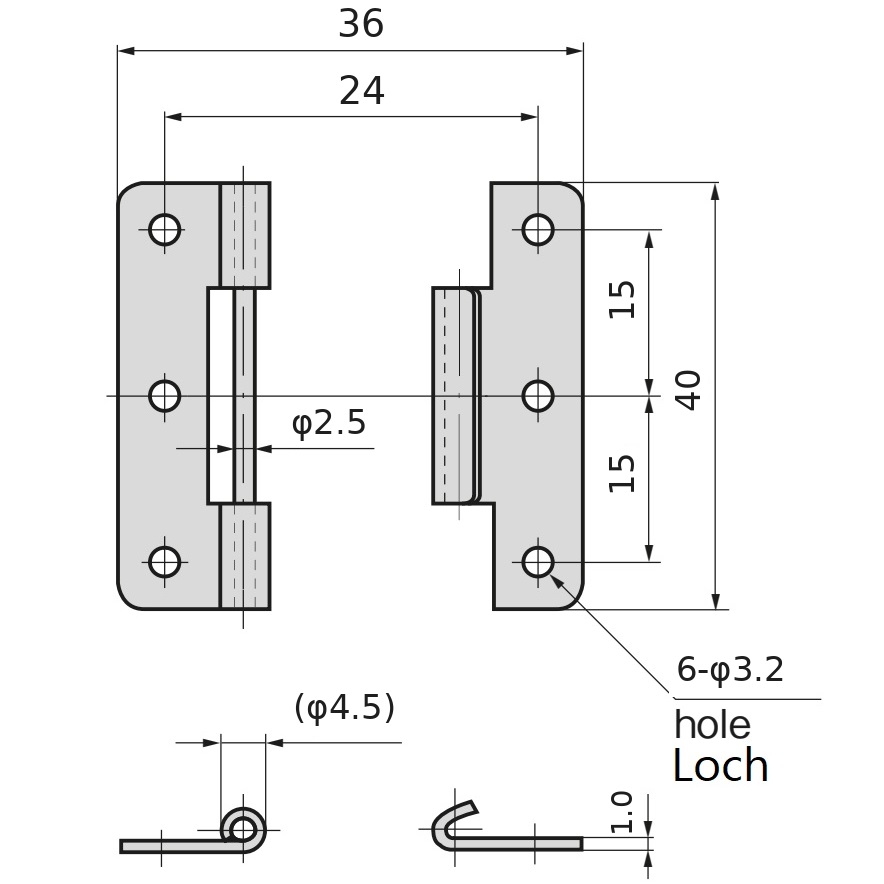

Katso tarkemmat mitat ja yksityiskohdat teknisestä piirustuksesta.
Mitat:
- Kokonaisnostosaranan korkeus: 40 mm (1-37/64″)
- Leveys: 36 mm (1-27/64″)
- Saranatapin halkaisija: ⌀2,5 mm (3/32″)
Mukana:
- 2 osaa nostosarana B-1006-3 (10577), valmistettu kiinteästä ruostumattomasta teräksestä SUS304, kiiltävästi kiillotettu, 40 mm (1-37/64″)
- Tämä tuote ei sisällä kiinnitysruuveja
Valmistajan viitenumerot:
- Artikkelin tunnus: 10577
- Tuotenumero: B-1006-3
- GTIN-numero (EAN, UPC): 0618455525919
Valmistaja: TAKIGEN (Japani)
