Kuvaus

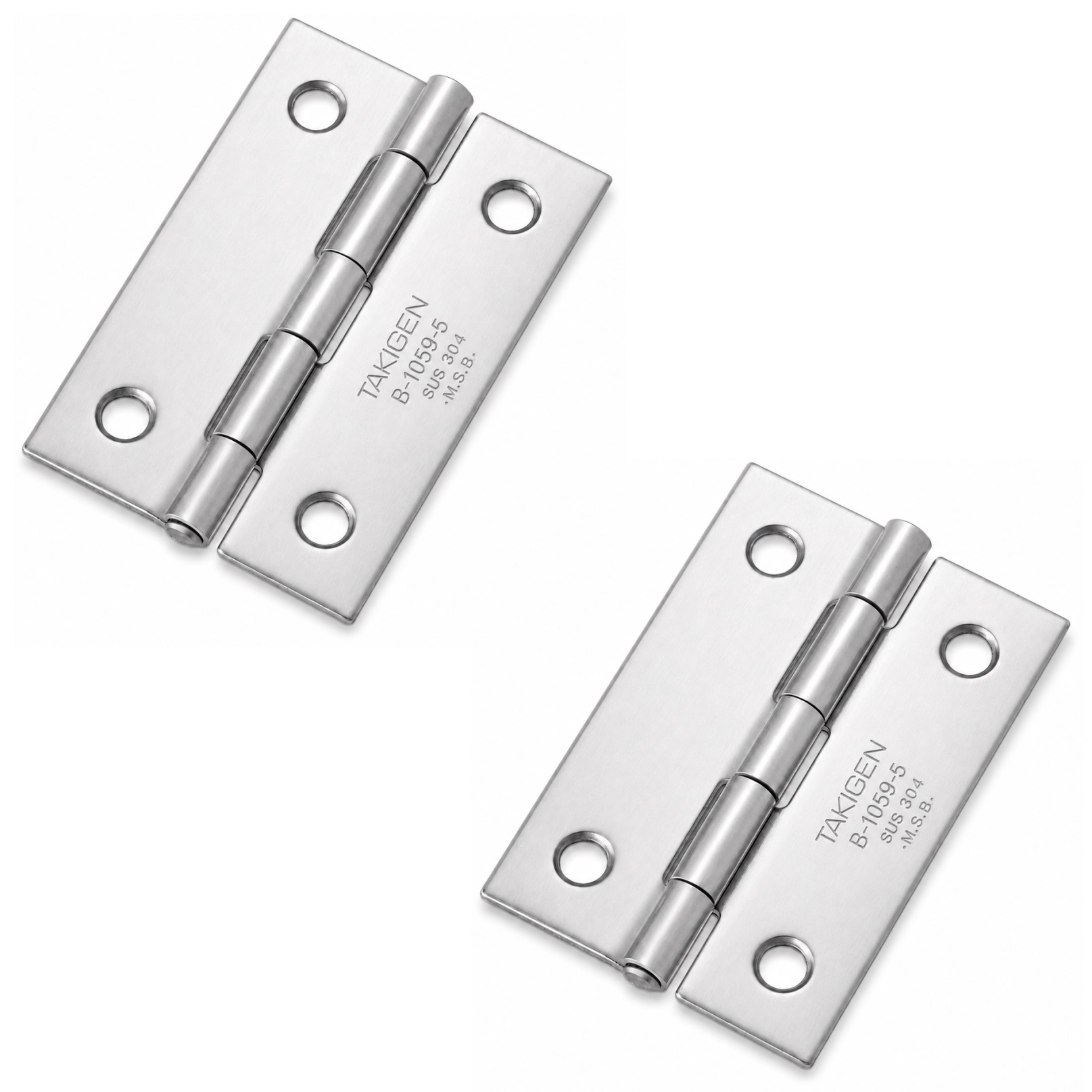

2 osaa korkealaatuista ruuvattua saranaa, valmistettu massiivisesta ruostumattomasta teräksestä SUS304 (V2A tai 1.4301), pinta: kiiltävästi kiillotettu, B-1059-5 (10661), koko: 38 mm (1-1/2″), kantavuus: 4,5 kg (10 lbs)
Käyttää:
Tukeva litteä sarana koneen oville, huoltoluukuille ja paljon muulle.
B-1059-5 (10661) ruuvattu sarana yhdistää ovet tai luukut runkoon tai runkoon, mahdollistaen helpon ja pysyvän pyörimisliikkeen.
Litteä rakenne sopii erityisen hyvin ruuvattavaan sovellukseen koteloissa, koneen suojissa ja kaapeissa.
SUS304-ruostumaton teräs tarjoaa hyvän korroosionkestävyyden, mikä tekee saranasta sopivan kosteisiin tai vaativampiin ympäristöihin.
Kiillotettu pinta takaa puhtaan ja laadukkaan ilmeen ja tekee puhdistuksesta helpompaa.
Neljä upotettua reikää mahdollistavat vakaan kiinnityksen, jolloin ruuvin päät voivat olla pääosin tasassa saranan lapojen kanssa.
Kun käytetään kahta saranaa pystysuoraan, viiteovien paino voi olla jopa 4,5 kg (10 lbs) ja oven koko on 500 mm (19-11/16″) x 250 mm (9-27/32″).
Korkealaatuiset litteät saranat B-1059-5 ovat ihanteellisia muun muassa:
- Aitauksen ovet
- Koneen suojat
- Ruostumattomasta teräksestä valmistettu kotelo
- Ohjauskaapit
- Laitteen läpät
- Kaapin ovet
- Koneiden ovet
- Huoltoluukut
Materiaali:
- B-1059-5:n litteät saranat on valmistettu kiinteästä ruostumattomasta teräksestä SUS304 (V2A tai 1.4301)
- SUS304-ruostumattomasta teräksestä on ominaista korkea korroosionkestävyys ja kestävyys, mikä tekee siitä ihanteellisen vaativissa ympäristöissä käytettäväksi
- Lisäksi se tarjoaa houkuttelevan käyttöliittymän, joka on sekä moderni että helppo huoltaa
Pinta:
- Kiiltävä kiillotettu
- Kiiltävät kiillotetut pinnat huonekaluissa ja komponenteissa parantavat esteettisyyttä ja antavat niille korkealaatuisen, elegantin ilmeen
- Lisäksi sileä pinta helpottaa puhdistamista ja vähentää lian ja lian tarttumista
Kokoonpano:
- Kiinnitys tehdään neljällä ruostumattomasta teräksestä valmistetulla V2A-ruuvilla, noin ⌀3,5 mm (ei sisälly)
- Litteässä saranassa on neljä kiinnitysreikää upotuksen kanssa
- Litteä sarana asetetaan ensin oven tai läpän ja kehyksen kanssa haluttuun asentoon.
- Neljä kiinnityspistettä on merkitty reiän kuvion mukaan ja käytetystä materiaalista riippuen esiporattu tai kierretetty
- Sarana kiinnitetään sitten sopivilla upotetuilla ruuveilla
- Visuaalisesti puhtaaksi asennukseksi ruuvinpäiden tulisi olla mahdollisimman tasaisesti uppoissa
- Ennen lopullista kiristämistä on tarkistettava, voiko ovea tai läppää liikuttaa vapaasti ja ilman tukirakenteita
Ominaisuudet:
- Paino: 8 g (kahdelle kappaleelle: 16 g)
- Kantavuus (kantavuus): 4,5 kg (10 lbs) – kahdelle kappaleelle
- Koko: 38 mm (1-1/2″)
- Saatavilla viidessä koossa: 38 mm, 51 mm, 64 mm, 76 mm ja 89 mm
- Helppo asennus, vakaa
- Materiaalin paksuus 0,8 mm (1/32″)
- 4 upotettua kiinnitysreikää
- Kiinnitysreiät ⌀4,5 mm
- Upotus, jossa ⌀5,5 mm
- Saranatappi, jossa ⌀3 mm
- Saranarulla, jonka ulkohalkaisija on ⌀4,8 mm
- Viisi yhteistä segmenttiä
- Vertailuluukku painomäärittelylle: 500 mm (19-11/16″) x 250 mm (9-27/32″)
- Sopivat erilaisiin ovi- ja läppäsovelluksiin
- Kiiltävä kiillotettu
- Säänkestävä, ruostumaton tai korroosionkestävä
- TAKIGENin® korkea merkkilaatu

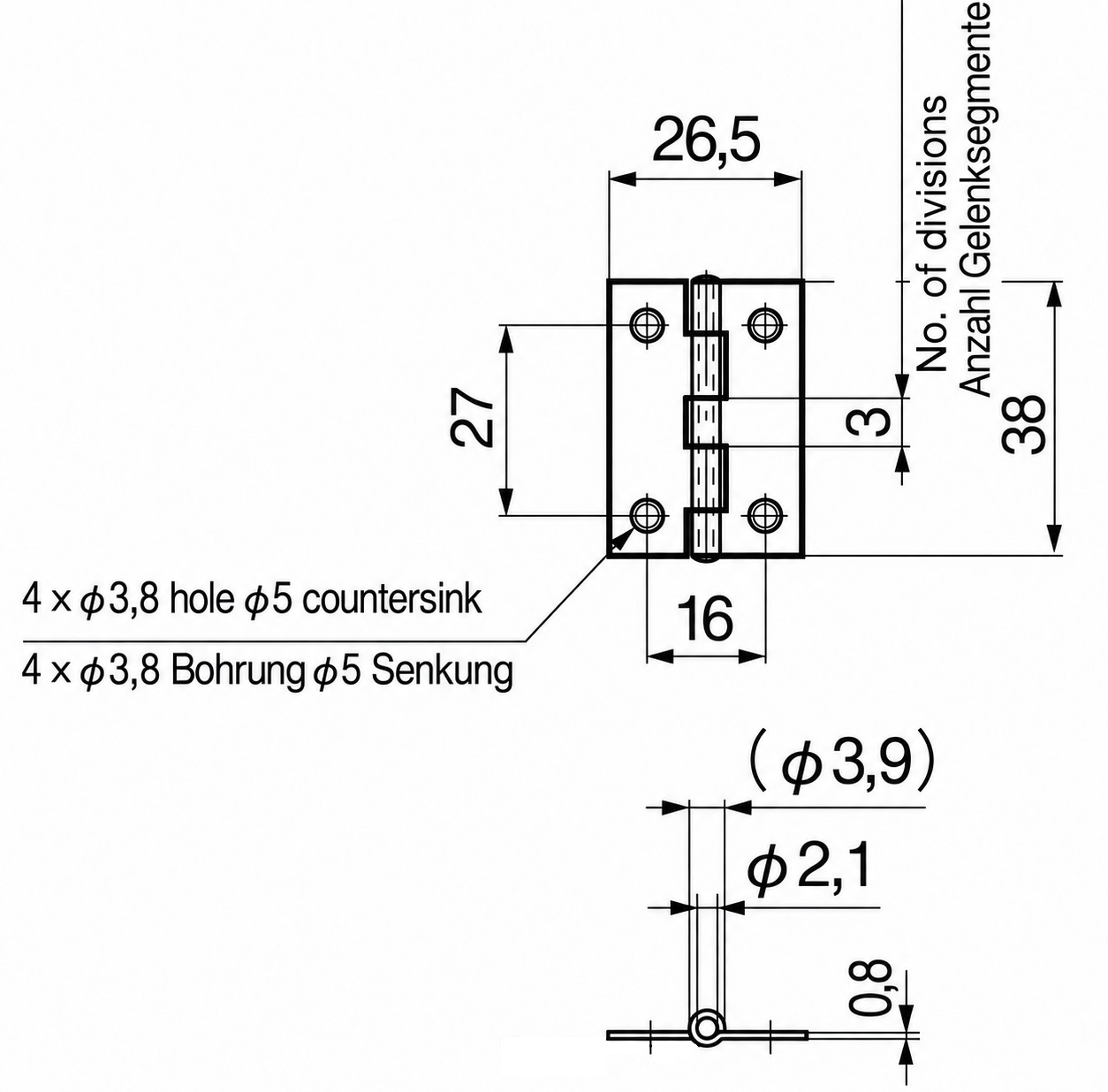

Katso tarkemmat mitat ja yksityiskohdat teknisestä piirustuksesta.
Mitat:
- Pituus: 38 mm (1-1/2″)
- Leveys: 26,5 mm (1-3/64″)
- Materiaalin paksuus: 0,8 mm (1/32″)
- Neulanreiän koko: 27 mm (1-1/16″)
- Nivelsegmenttien määrä: 3
Mukana:
- 2 osaa litteä saranalla varustettu B-1059-5 (10661), valmistettu kiinteästä ruostumattomasta teräksestä SUS304, kiiltävästi kiillotettu, 38 mm (1-1/2″)
- Tämä tuote ei sisällä kiinnitysruuveja
Valmistajan viitenumerot:
- Artikkelin tunnus: 10661
- Tuotenumero: B-1059-5
Valmistaja: TAKIGEN (Japani)
