Kuvaus

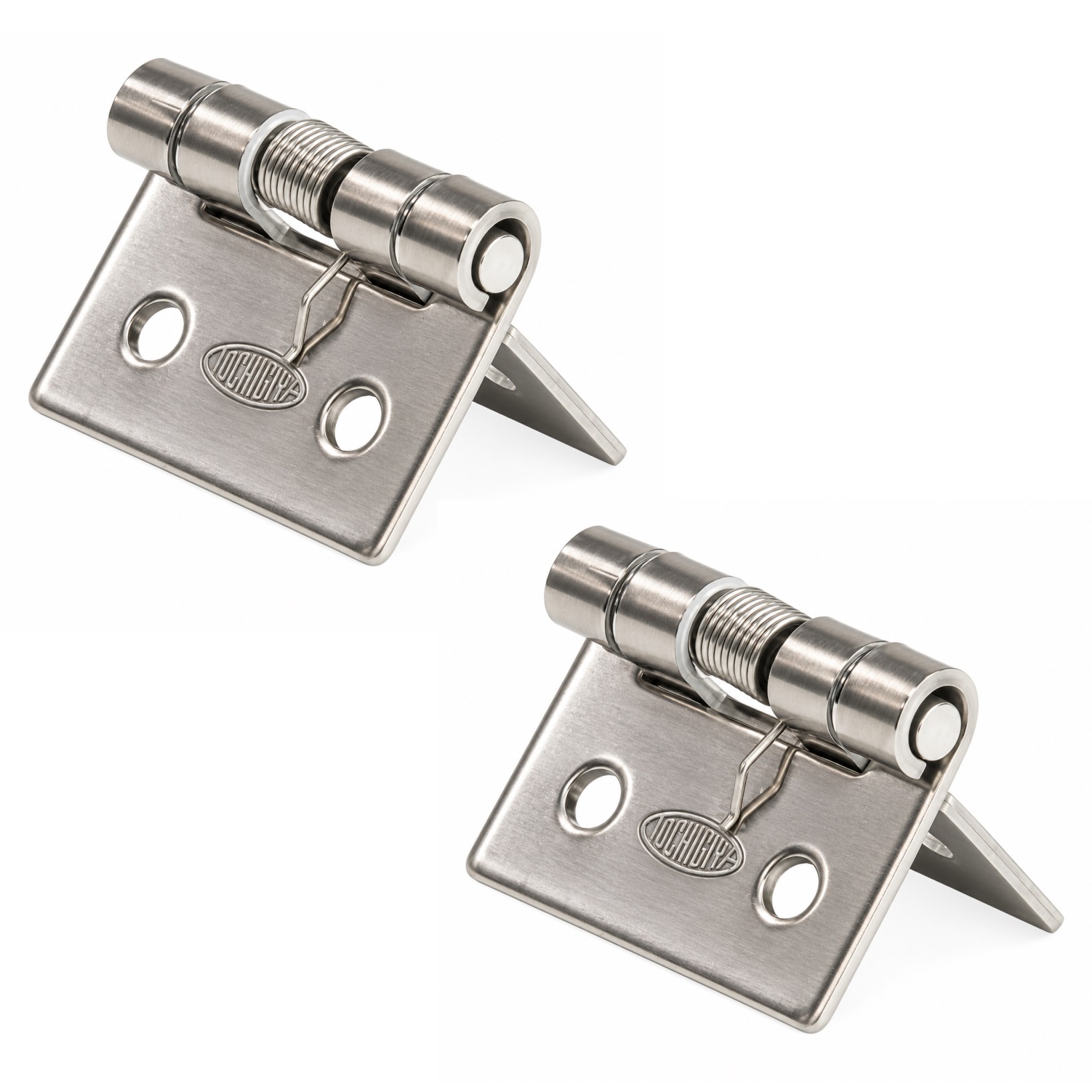

2 kappaletta korkealaatuista jousihihnaa, valmistettu kiinteästä ruostumattomasta teräksestä SUS304 (V2A tai 1.4301), pinta: luonnollinen (käsittelemätön), TH-61SUS-1, koko: 32 mm (1-17/64″)
Käyttää:
Tukeva jousisarana laiteläpille, kotelo-oville, suojille ja monelle muulle.
TH-61SUS-1-0.8 jousisarana yhdistää kevyet ovet, läpät tai kannet kyseiseen koteloon ja tuottaa samalla määritellyn jousivoiman avautumissuuntaan.
Saranatapin alueelle integroitu jousi tukee avautumista ja varmistaa, että liikkuva komponentti liikkuu avoimen asentoa kohti.
Viitejousivoimalla 3,9 N:stä TH-61SUS-1 jousisarana sopii erityisen hyvin keskikokoisille läppille.
Kompakti koko, 32 mm (1-17/64″) x 25 mm (63/64″) mahdollistaa käytön myös rajallisessa asennustilassa.
Täysin SUS304-rakenne tarjoaa hyvän korroosionkestävän, mikä tekee siitä sopivan vaativampiin insinöörisovelluksiin.
Neljä kiinnitysreikää mahdollistavat vakaan ja helposti toteutettavan ruuvakiinnityksen koteloihin, laitteisiin ja suojiin.
Korkealaatuiset TH-61SUS-1 jousihihnat sopivat erinomaisesti muun muassa:
- Mittauslaitteet
- Käyttölaitteet
- Koneen suojat
- Viestintälaitteet
- Toimistolaitteet
- Laitteen läpät
- Aitauksen ovet
- Coverit
Materiaali:
- TH-61SUS-1 jousihihnat on valmistettu massiivisesta ruostumattomasta teräksestä SUS304 (V2A tai 1.4301)
- SUS304-ruostumattomasta teräksestä on ominaista korkea korroosionkestävyys ja kestävyys, mikä tekee siitä ihanteellisen vaativissa ympäristöissä käytettäväksi
- Lisäksi se tarjoaa houkuttelevan käyttöliittymän, joka on sekä moderni että helppo huoltaa
Pinta:
- Luonnollinen (käsittelemätön)
- Materiaalin pinta pysyy näkyvänä eikä sitä peitetä lisäpinnoitteella
Kokoonpano:
- Kiinnitys tehdään neljällä pan-kansiruuvilla, M2.5–M3 (ei sisälly)
- TH-61SUS-1 jousihihnassa on neljä kiinnitysreikää
- Jousisarana asetetaan ensin alkuperäiseen asennuspaikkaan kiinteän kotelon ja liikkuvan oven, läpän tai kannen väliin
- Asennussuunta on valittava siten, että jousivoima vaikuttaa haluttuun avaussuuntaan
- Neljä kiinnitysreikää asetetaan kiinnikkeisiin tai esiporataan sen mukaisesti
- Sarana kiinnitetään neljällä sopivalla pannun tai sylinterikannen ruuvilla
- Kiristämisen jälkeen läppää täytyy liikuttaa useita kertoja, jotta jousen liikkumisvapautta ja toimintasuuntaa voidaan säätää
Ominaisuudet:
- Paino: 10 g (kahdelle kappaleelle: 20 g)
- Koko: 32 mm (1-17/64″)
- Jousivoimat. Sijainti A: 0,8 N, Asento B: 1,4 N, Asento C: 1,9 N
- Helppo asennus, vakaa
- Jousivoima avaussuuntaan
- Integroitu jousi saranatapissa
- Kokonaan valmistettu SUS304-ruostumattomasta teräksestä
- Korroosionkestävä rakenne
- Kompaktit mitat
- Neljä kiinnitysreikää
- Sopii ruuvakiinnitettäväksi
- Vapaa asento 90° kulmassa
- RoHS-yhteensopiva suunnittelu
- Luonnollinen (käsittelemätön)
- Säänkestävä, ruostumaton tai korroosionkestävä
- TOCHIGIYAN® korkealaatuinen brändi

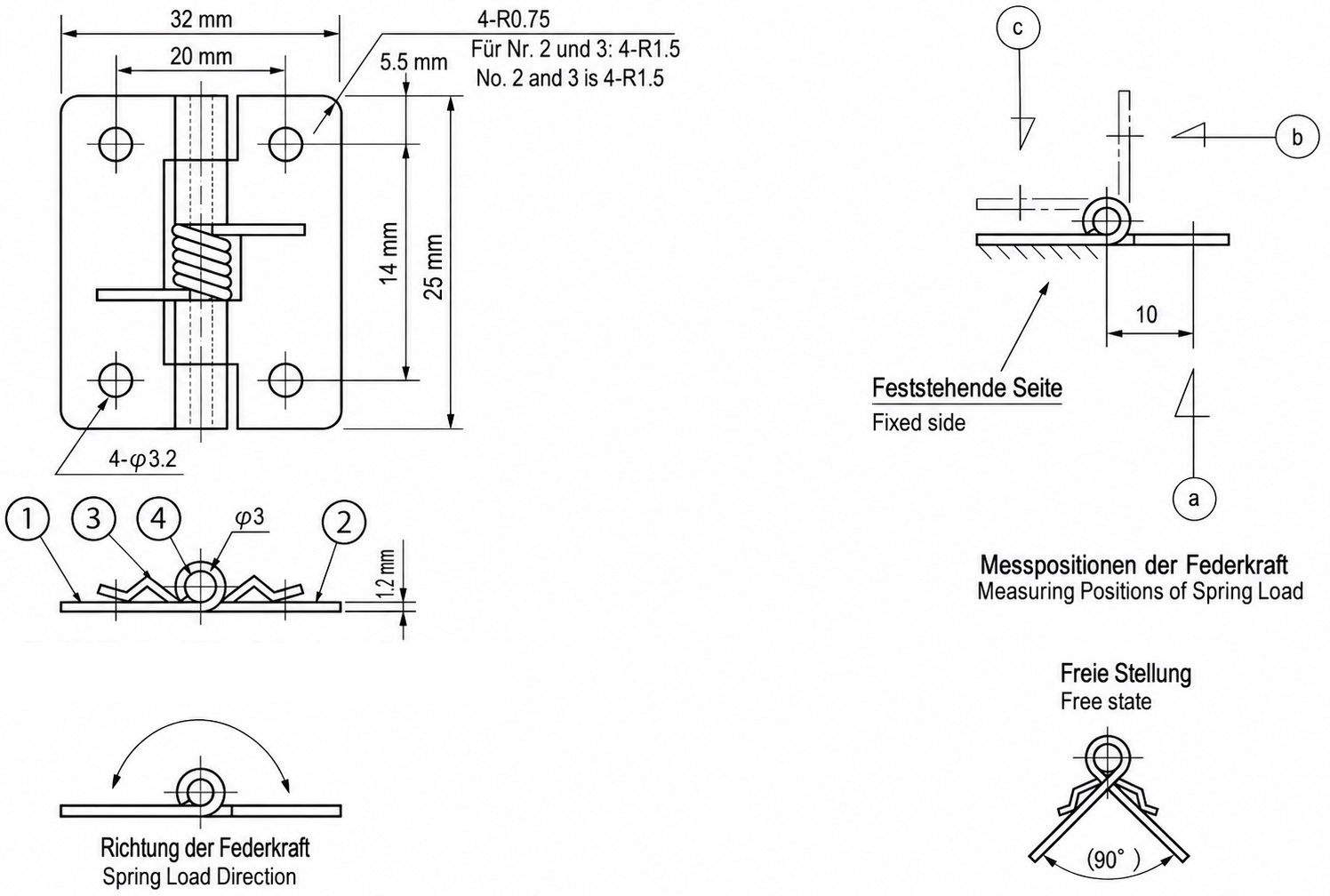

Katso tarkemmat mitat ja yksityiskohdat teknisestä piirustuksesta.
Mitat:
- Kokonaisleveys: 32 mm (1-17/64″)
- Kokonaiskorkeus: 25 mm (63/64″)
- Materiaalin paksuus: 1,2 mm (3/64″)
- Vaakasuora reiän väli: 20 mm (25/32″)
- Kiinnitysreiän reunaväli: 7/32″ (5,5 mm)
- Pystysuora reiän väli: 14 mm (35/64″)
- Kiinnitysreiät: 4x ⌀3,2 mm (1/8″)
Mukana:
- 2 osaa jousisarana TH-61SUS-1, valmistettu kiinteästä ruostumattomasta teräksestä SUS304, luonnollisesti (käsittelemätön), 32 mm (1-17/64″)
- Tämä tuote ei sisällä kiinnitysruuveja
Valmistajan viitenumerot:
- Artikkelin tunnus: TH-61SUS-1
Valmistaja: TOCHIGIYA (Japani)
