Kuvaus

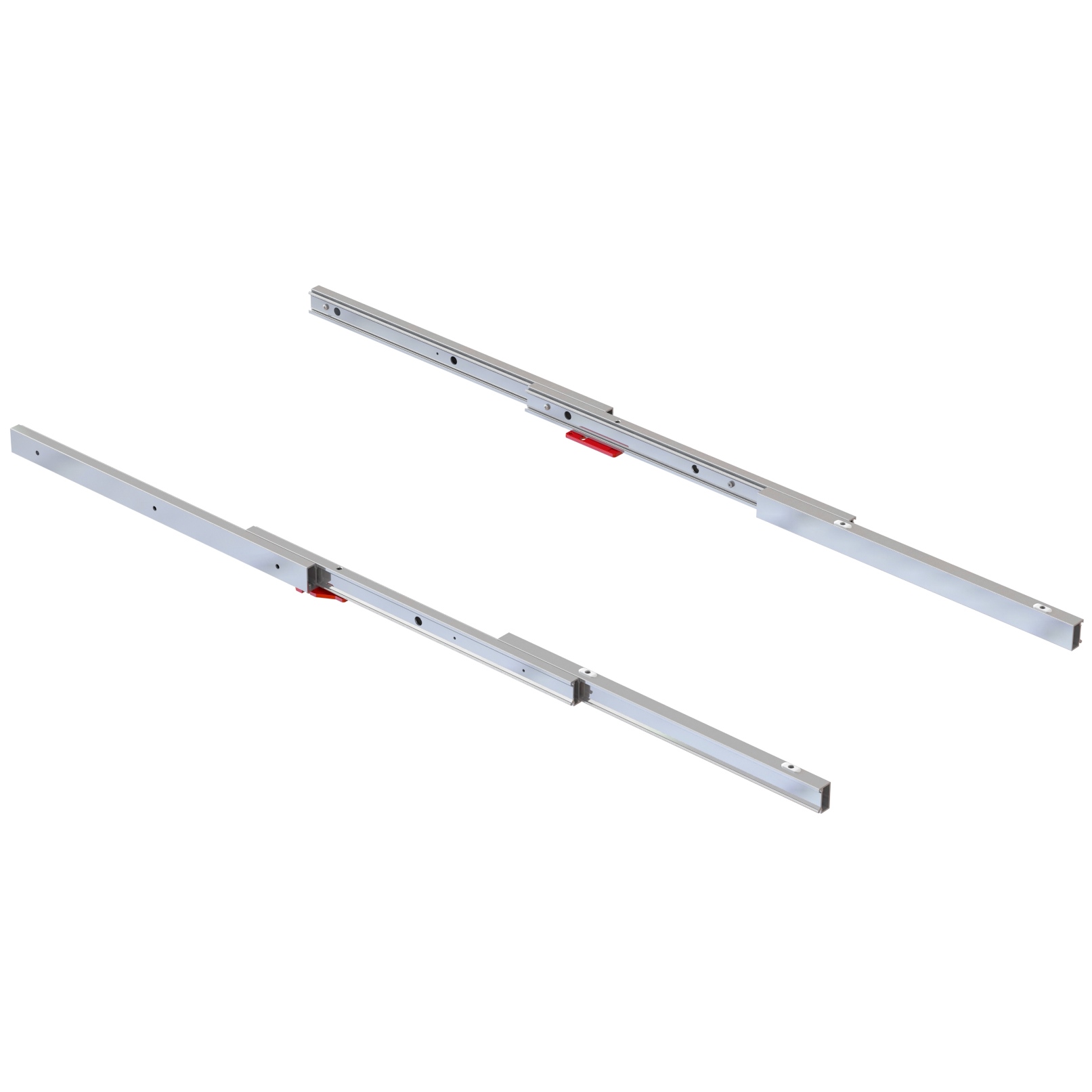

Korkealaatuinen pöytäveto, valmistettu kestävästä alumiiniseoksesta (alumiini), pinta: ruostumattomasta teräksestä, anodisoitu, 2046369, jatkepituus: 750 mm (29-17/32″), kantavuus: 60 kg (132 lbs)
Käyttää:

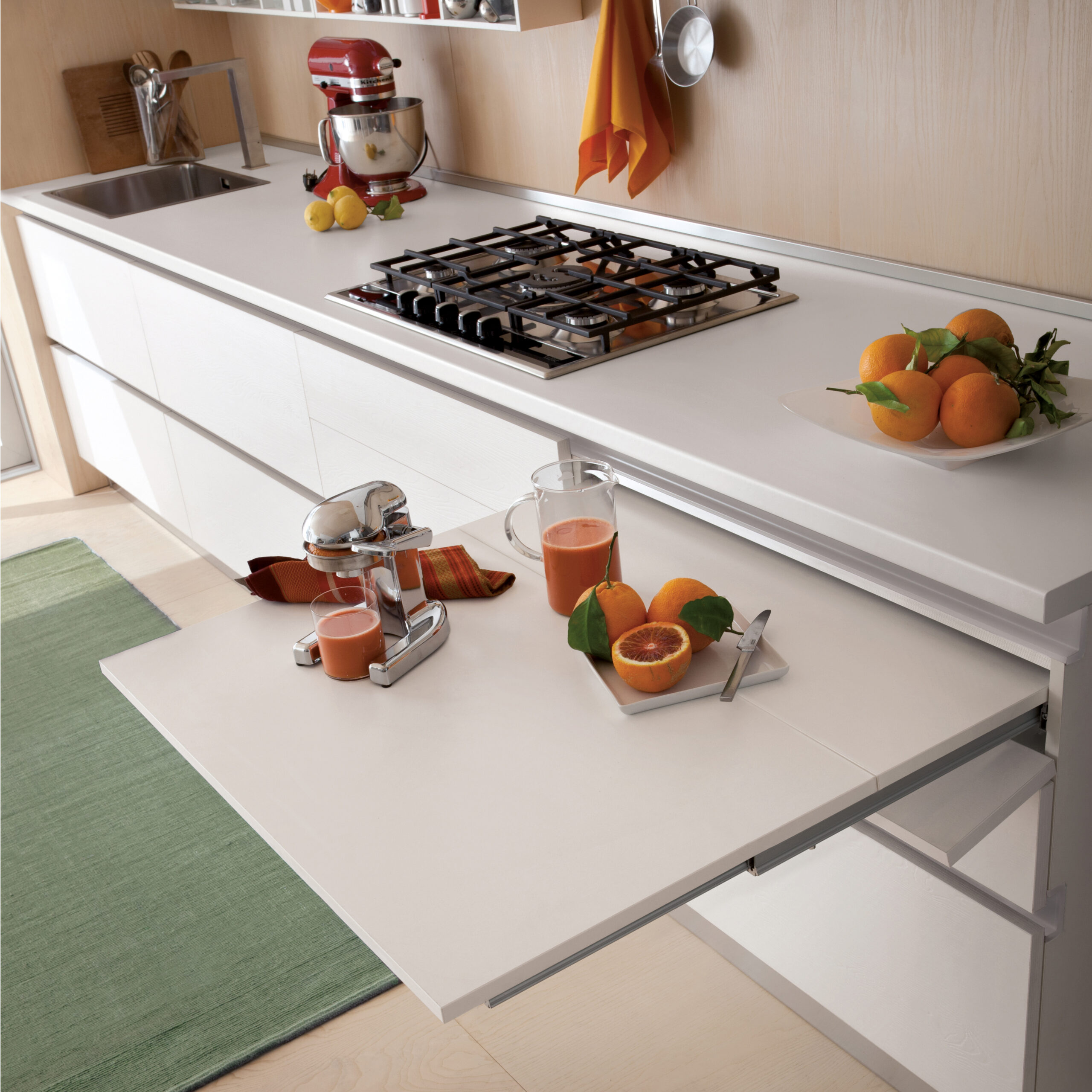

Tukeva pöytävetolaite keittiön kaapeille, keittiön pohjakaapeille, keittiökalusteille, jatkettaville pöydille, taittopöydille ja paljon muulle.
Ulosvedettävä pöytäliitin mahdollistaa 2046369 ulosvedettävän ja saranoidun pöydän tai työpinnan, joka on piilotettu huonekalurungon sisään tilan säästämiseksi.
750 mm (29-17/32″) ulosvedettävän pituuden ansiosta järjestelmä luo tarvittaessa tilavan lisäkäyttötilan ja pysyy lähes kokonaan huonekalujen suojassa suljetuna.
Se soveltuu rungon leveydelle 300 mm:stä (11-13/16″) 1200 mm:iin (47-1/4″) ja asennussyvyydeksi vähintään 545 mm (21-29/64″) ja siksi sitä voidaan käyttää joustavasti keittiö- ja olohuonekalusteissa.
Jopa 60 kg kantavuus mahdollistaa vakaan käytön ruokailu-, työ- tai varastopintana.
Lukko laajennettuna estää tahattoman sisään laittamisen ja lisää turvallisuutta käytön aikana.
Ohjainprofiilit, jotka on valmistettu puristetusta, ruostumattomasta teräksestä, anodisoidusta alumiinista, yhdistävät alhaisen kuolleen painon, korroosionkestävyyden ja korkealaatuisen ulkonäön.
Laadukkaat pöytävedettävät 2046369 ovat ihanteellisia muun muassa:
- Aamiaispöydät
- Ruokapöydät
- Lisätyöpinnat
- Työpöytiä
- Pienet keittiöt
- Kodin kalusteet
- Kotitoimistokalusteet
- Keittiökaapit
- Keittiökaapit
- keittiökalusteet
- Laajennettavat taulukot
- Taitettavat pöydät
Materiaali:
- 2046369 pöydän ulosvedettävät osat on valmistettu kestävästä alumiiniseoksesta (alumiinista)
- Alumiiniseos tarjoaa erinomaisen korroosionkestävyyden ja kestävyyden, mikä tekee siitä ihanteellisen huonekalujen laitteistoon
- Se on myös kevyt mutta vahva, mikä tekee sen käsittelystä ja asentamisesta helpompaa tinkimättä vakaudesta
Pinta:
- Ruostumaton teräs, anodisoitu
Kokoonpano:
- Kiinnitys tehdään 6x M6 x 12 mm ja 4x M6 x 45 mm kokoisilla sekä 10x M6 kierteiteisellä inserttiruuveilla (ei sisällytety)
- Valmisteltavat puun kiinnitysreiät: 10 reikää, joiden syvyys on ⌀8 mm, ja 13 mm M6-kierteisille inserteille, joista kuusi kiinnitetään rungoon ja neljä vedettävälle levylle
- Ensinnäkin huonekalurungon on oltava leveä 300–1 200 mm, asennussyvyys vähintään 545 mm ja vapaa korkeus vähintään 110 mm
- Sitten pöytäpinnat on leikattava moduulin leveyden L mukaan ja kiinnitysreiät on tehtävä määritellyn porauskuvion mukaisesti
- M6-kierteiset insertit asetetaan ⌀8 x 13 mm reikiin
- Vasen ja oikea ohjaimet kiinnitetään runkoon mukana toimitetuilla M6 x 12 mm ruuveilla
- Ulosvedettävä levy kiinnitetään ohjausmekanismiin M6 x 45 mm ruuveilla, jotka on liitetty saranoituun levyyn

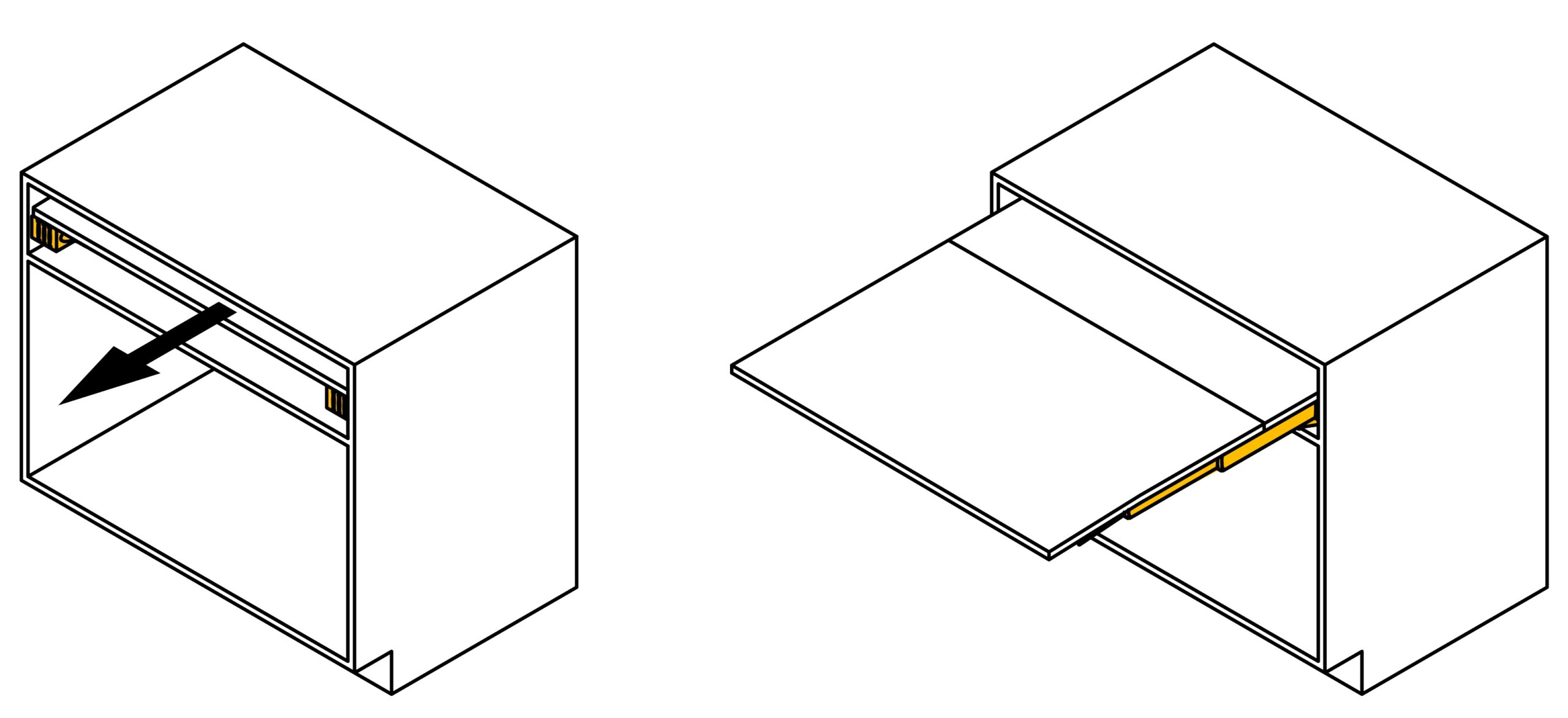

- Lopuksi pöydän veto vedetään kokonaan ulos, saranoitu levy avataan ja lukitusjärjestelmän oikea toiminta tarkistetaan (lisätietoja löytyy kokoonpanopiirustuksesta)
Ominaisuudet:
- Paino: 3000 g
- Kantavuus: 60 kg (132 lbs)
- Laatikon pituus: 750 mm (29-17/32″)
- Helppo asennus, vakaa
- Moduulileveyksille 300 mm (11-13/16″) – 1200 mm (47-1/4″)
- Vähimmäisasennussyvyys 545 mm (21-29/64″)
- Vähimmäisasennuskorkeus: 110 mm (4-21/64″)
- Ne voidaan integroida huonekalujen koriin tilan säästämiseksi
- Jatkettava ja saranoitu pöytäpinta
- Turvalukko ojennettaessa
- Suojaus tahattomalta laittamiselta
- Opasprofiilit, jotka on valmistettu puristetusta alumiinista
- Sopii keittiö- ja kotikalusteisiin
- Erityisen sopiva pieniin huoneisiin
- Pöytätasot voidaan sovittaa yksittäin ruhon leveyteen
- Pöytätasot, jotka eivät kuulu laitteistojärjestelmään
- Mallinumero: Coktail Reverse H35
- Ruostumaton teräs, anodisoitu
- Alumiiniseos, alumiini, kestävä
- Korkea tuotemerkkilaatu UMAXO®: lta

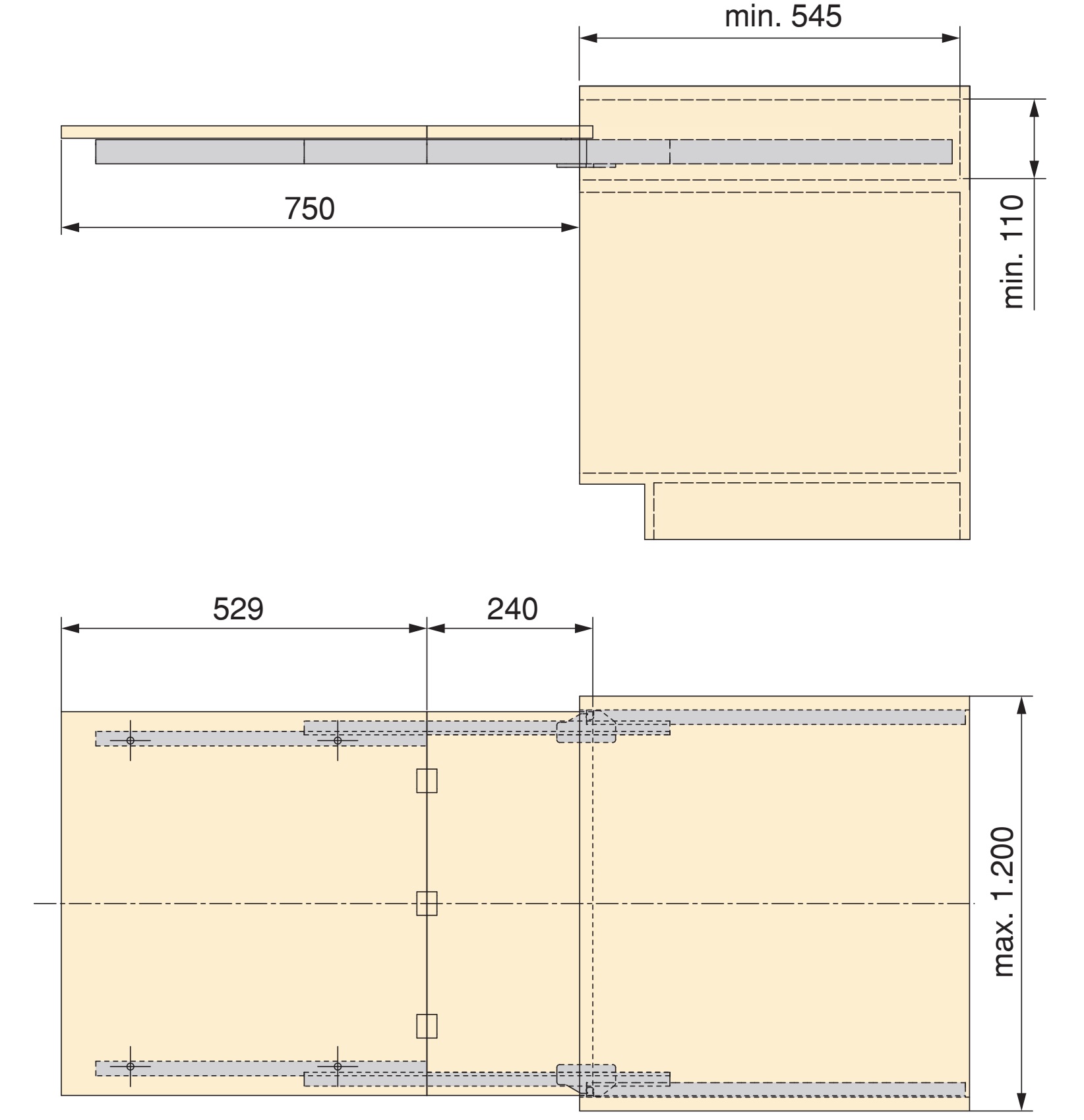

Katso tarkemmat mitat ja yksityiskohdat teknisestä piirustuksesta.
Mitat:
- Laatikon pituus: 750 mm (29-17/32″)
- Moduulin leveys: 300–1 200 mm (11-13/16″ – 47-1/4″)
- Vähimmäisasennussyvyys: 545 mm (21-15/32″)
- Vähimmäisasennuskorkeus: 110 mm (4-11/32″)
- Vähimmäiskorkeus ohjainalueella: 35 mm (1-3/8″)
- Suuren jatkelevyn B syvyys: 529 mm (20-13/16″)
- Taitettavan levyn syvyys C: 240 mm (9-7/16″)
- Jatkelevyn leveys B: L – 5 mm
- Taitettavan levyn leveys C: L – 5 mm
- Ulottuvuus L: Moduulin leveys, maksimipituus 1 200 mm (47-1/4″)
- M6-kierteisten inserttien reiät: ⌀5/16″ x 1/2″ (⌀8 mm x 13 mm) syvät
- Uritetun reiän leveys: 11 mm (7/16″)
- Pitkänomainen reiän pituus: 34 mm (1-11/32″)
- Reiän väli reunaan: 14,5 mm (9/16″)
- Materiaalin paksuus näytetyssä uritetun reiän pinta-alassa: 2,5 mm (3/32″)
- Poraetäisyyden jatkolevy: 300 mm (11-13/16″)
- Jatkolevyn reunaetäisyys: 100 mm (3-15/16″)
- Reunaetäisyys saranoitu levy: 38,5 mm (1-17/32″)
- Ensimmäinen korin porakohta: 60 mm (2-3/8″)
- Lisäporailumatkat: 214,5 mm (8-7/16″) ja 214,5 mm (8-7/16″)
- Porauksen asennon mittaus levyllä B: L – 88,5 mm
- Porauksen asennon mittaus levyllä C: L – 51,5 mm
Mukana:
- 1 kappale 2046369 pöytäveto, valmistettu kestävästä alumiiniseoksesta, ruostumattomasta teräksestä, anodisoitu, 750 mm (29-17/32″)
- Tämä tuote ei sisällä kiinnitysruuveja
Lisäinformaatio:
Valmistajan viitenumerot:
- Artikkelin tunnus: 2046369
- GTIN-numero (EAN, UPC): 8432393302713
Valmistaja: EMUCA
