Kuvaus

Korkealaatuinen läppäliitin, valmistettu metallista ja kestävästä muovista (metalli ja muovi), pinta: harmaa, 1010521, kantavuus: 10 kg (22 lbs)

Käyttää:

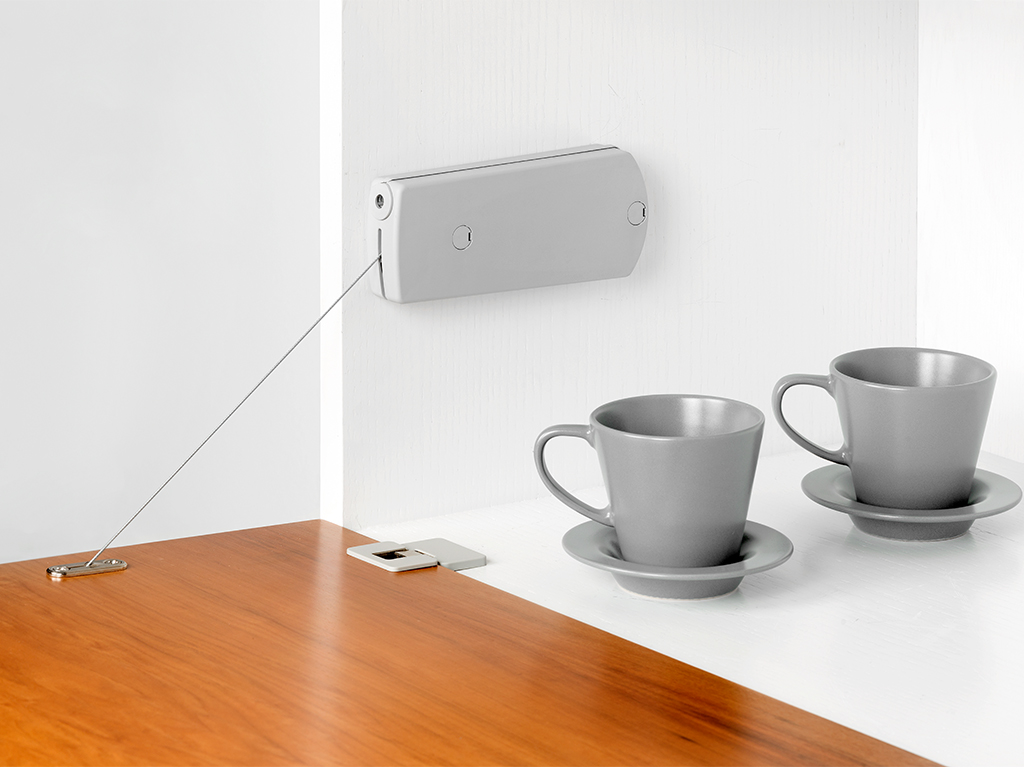

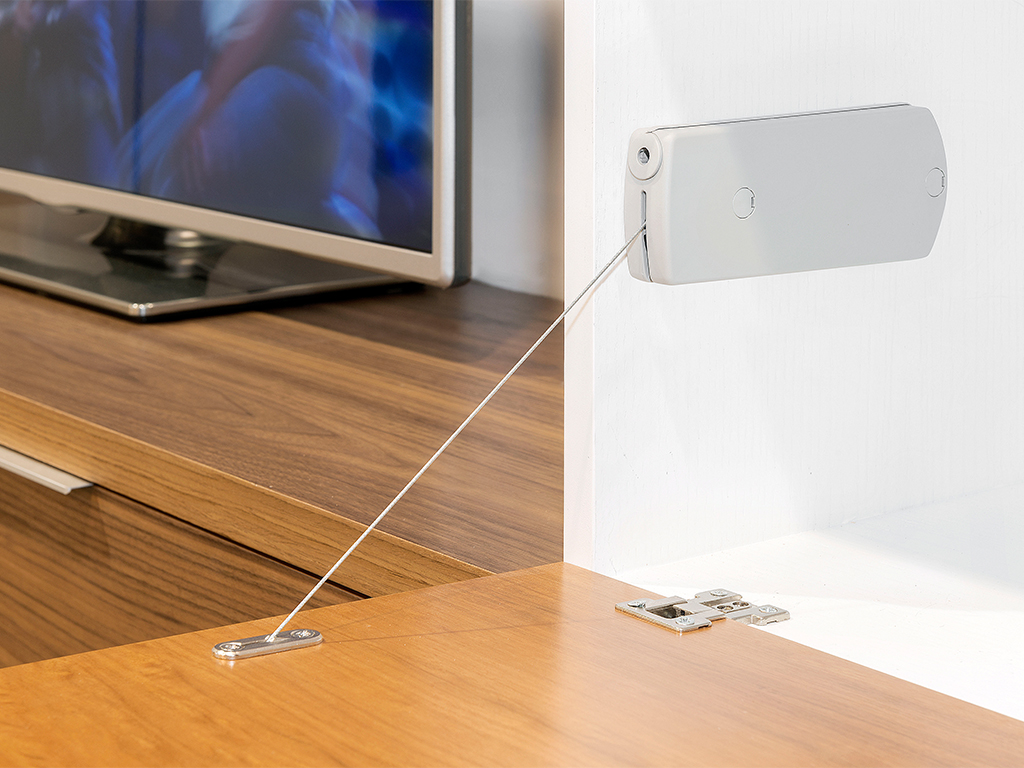

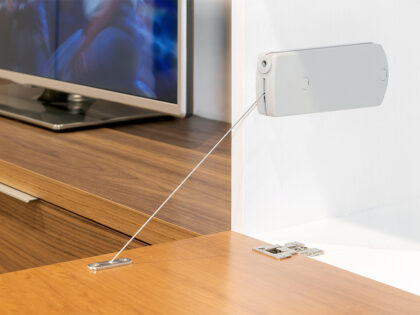

Tukeva köysiläppäpide huonekaluläpille, kaapin läpille, sihteeriläpille, baariläpille ja monelle muulle.



Läppäliitin 1010521 (Microvinch) on kompakti läppäpidikke, joka avautuu alaspäin avautuville huonekalusiivekkeille ja toimii raskaan teräskaapelin kanssa.

Kun mekanismi avataan, se hidastaa läpän alaspäin suuntautuvaa liikettä ja estää näin sen hallitsemattoman putoamisen.

Avoimen läpän päätyasentoa voidaan säätää niin, että avauspolku voidaan mukauttaa huonekaluihin ja käyttötarkoitukseen.



10 kg (22 lbs) jarrutusvoiman versio on tarkoitettu läppien korkeudelle 210–480 mm (8-17/64″ – 18-57/64″); sallittu yhdistelmä siiven korkeudesta, läpän painosta ja mekanismien määrästä määritellään valintataulukon mukaan.

Koska kaapeliläppäpidikettä voi 1010521 asentaa vaakasuoraan tai pystysuoraan sekä oikealle että vasemmalle, sitä voidaan käyttää joustavasti myös tasaisemmissa huonekalurungoissa.

Teräksen ja muovin yhdistelmä takaa kompaktin ja tukevan rakenteen, ja tekee siitä erityisen sopivan koti-, toimisto- ja kaappikalusteisiin.

Laadukkaat köysiläppäpidikkeet ovat 1010521 ihanteellisia muun muassa:

• Kodin kalusteet
• Toimistokalusteet
• Seinäkaapit
• Senkit
• Huonekalujen läpät
• Kaapin läpät
• Sihteeriläpät
• Tankoläpät

Materiaali:

• 1010521 Rope Flap -pidikkeet on valmistettu metallista ja tukevasta muovista (metalli ja muovi)
• Teräsköysi
• Metallin ja muovin yhdistelmä tarjoaa optimaalisen tasapainon lujuuden ja joustavuuden välillä, mikä tekee liittimistä kestäviä ja mukautuvia samanaikaisesti
• Lisäksi tämä materiaaliyhdistelmä mahdollistaa paremman estetiikan ja toimivuuden, koska se tarjoaa sekä vakautta että erilaisia suunnitteluvaihtoehtoja

Pinta:

• Harmaa
• Harmaa tarjoaa monipuolisen ja elegantin pohjan, joka sulautuu hyvin yhteen muiden värien ja materiaalien kanssa, luoden rauhallisen ja ajattoman ilmapiirin sekä moderneihin että klassisiin tiloihin
• Lisäksi harmaa pystyy korostamaan huoneen yksityiskohtia ilman, että se on itse hallitseva, mikä tekee siitä ihanteellisen harmonisen ja tasapainoisen sisustuksen luomiseen

Kokoonpano:

• Kiinnitys tehdään kuudella ruuvilla, jotka sisältyvät toimituslaajuuteen (euroruuvit)
• Köysiläppätelineessä on 1010521 kaksi kiinnitysreikää, joiden halkaisija on ⌀6,5 mm 110 mm etäisyydellä; erillisessä läppäliitoksessa on myös kaksi kiinnityspistettä
• Ensinnäkin mekanismien määrä, jotka vastaavat läpän korkeutta ja läpän painoa, on määritettävä valintataulukon perusteella
• Sitten rungon puolen kiinnityskohdat merkitään halutun vaakasuoran tai pystysuoran asennusasennon mukaan ja esiporataan mekanismille ⌀5 mm x 12 mm
• Puupohjaisessa tai puupohjaisessa avaimessa tehdään kaksi reikää ⌀5 mm (13/64″) x 13 mm ja keskimmäinen reikä ⌀10 mm x 11 mm läppäliitosta varten
• Läppäteline ja läppäliitos kiinnitetään sitten mukana olevilla kiinnitysruuveilla

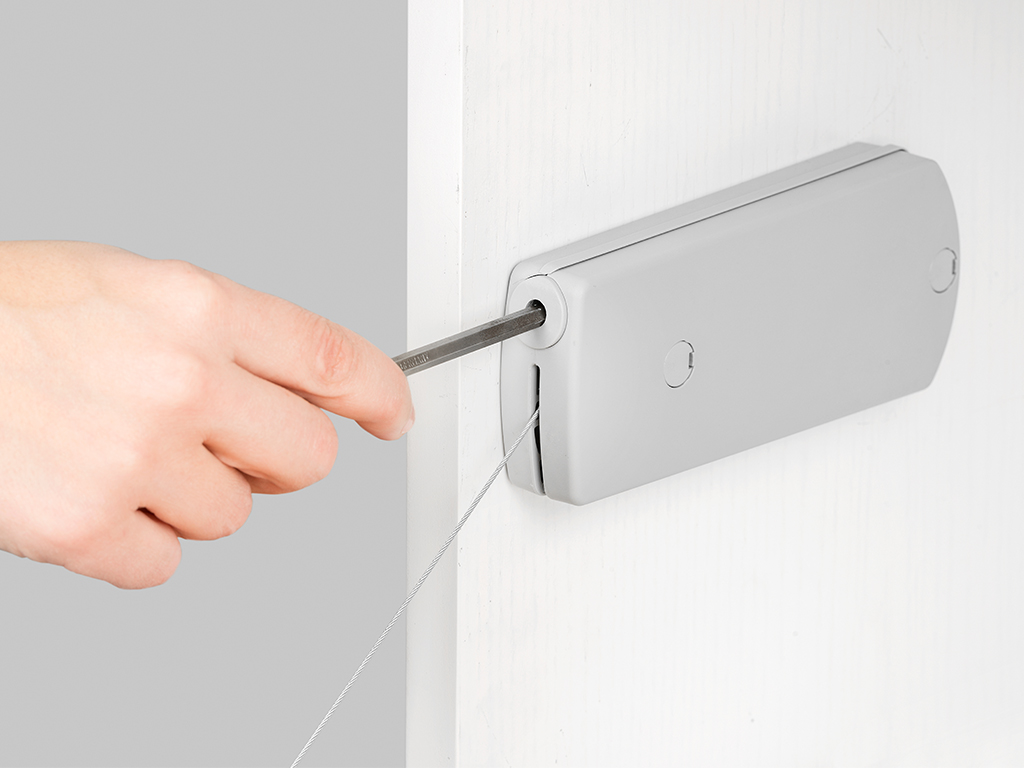

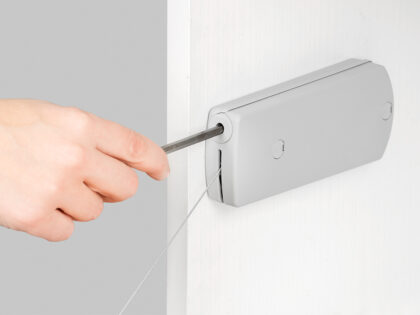

• Sitten teräskaapeli liitetään läpän liitokseen ja tarkistetaan oikea kulku. Lopuksi säädetään, jolloin läppä vapautetaan säädön aikana (lisätietoja löytyy kokoonpanopiirustuksesta)



Ominaisuudet:

• Paino: 295 g
• Kantavuus: 10 kg (22 lbs)
• Koko: 160,5 mm (6-5/16″)
• Saatavilla neljässä versiossa: 4 kg, 6 kg, 10 kg, 14 kg
• Helppo asennus, vakaa
• Huonekaluläpän vaimennettu liike alaspäin
• Säädettävä avautuva pääasento
• Teräsvaijerilla
• Voidaan käyttää oikealla ja vasemmalla
• Voidaan asentaa vaakasuoraan ja pystysuoraan
• Läppien korkeuksille 210–480 mm (8-17/64″ – 18-57/64″)
• Paneelien paksuuksille 16–22 mm (5/8″ – 55/64″)
• Kompakti muotoilu
• Sopivat litteille huonekalujen rungoille
• Käyttö huonekalusaranojen kanssa
• Yksi tai kaksi mekanismia riippuen läpän painosta ja läpän korkeudesta
• Harmaa
• jykevä
• Korkea tuotemerkkilaatu UMAXO®: lta

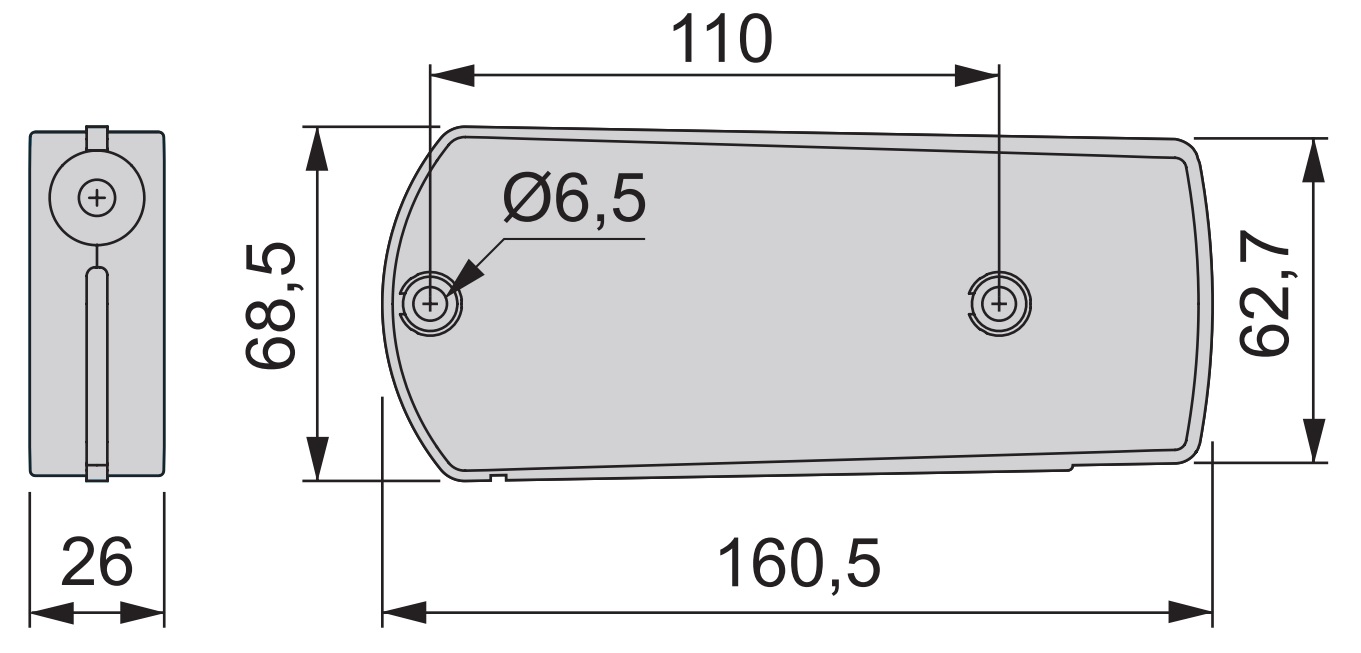

Katso tarkemmat mitat ja yksityiskohdat teknisestä piirustuksesta.

Mitat:

• Pituus: 160,5 mm (6-5/16″)
• Suurin korkeus: 68,5 mm (2-45/64″)
• Kotelon korkeus kapeammassa päässä: 62,7 mm (2-15/32″)
• Syvyys: 26 mm (1-1/32″)
• Kiinnitysreiän väli: 110 mm (4-21/64″)
• Mekanismin kiinnitysreiät: ⌀6,5 mm (1/4″)

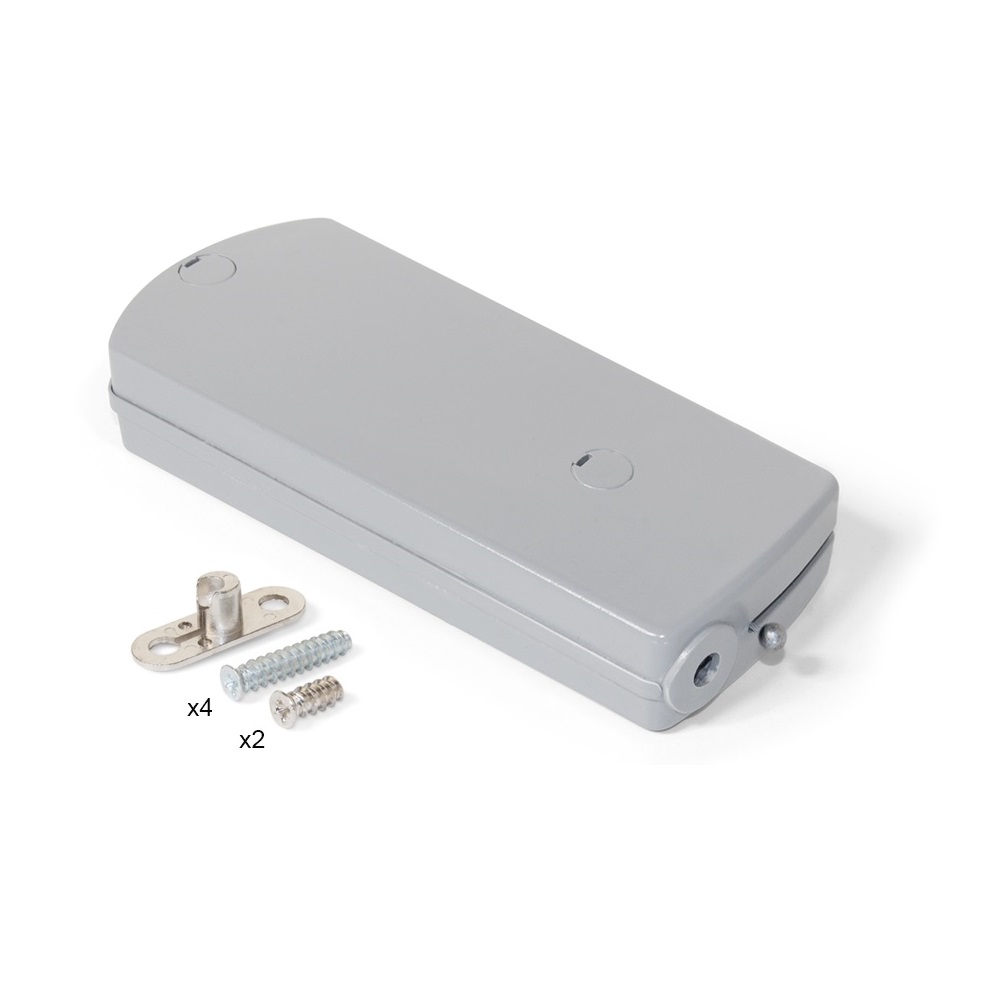

Mukana:

• 1 1010521 metallista ja tukevasta muovista valmistettu kaapeliläppäpidike, harmaa
• 6 kappaletta euroruuvia

Lisäinformaatio:

• Lataa asennusohjeet

Valmistajan viitenumerot:

• Tuotteen tunnus: 1010521
• GTIN-numero (EAN, UPC): 8432393100661

Valmistaja: EMUCA
