Kuvaus
Tukeva läppäteline, valmistettu metallista ja tukevasta muovista (metalli ja muovi), pinta: musta, HDS-30MR-BL (180-104-080), versio: oikealla
Käyttää:
Vakaa läppätuki taitettaville, keittiökalusteille ja monelle muulle.

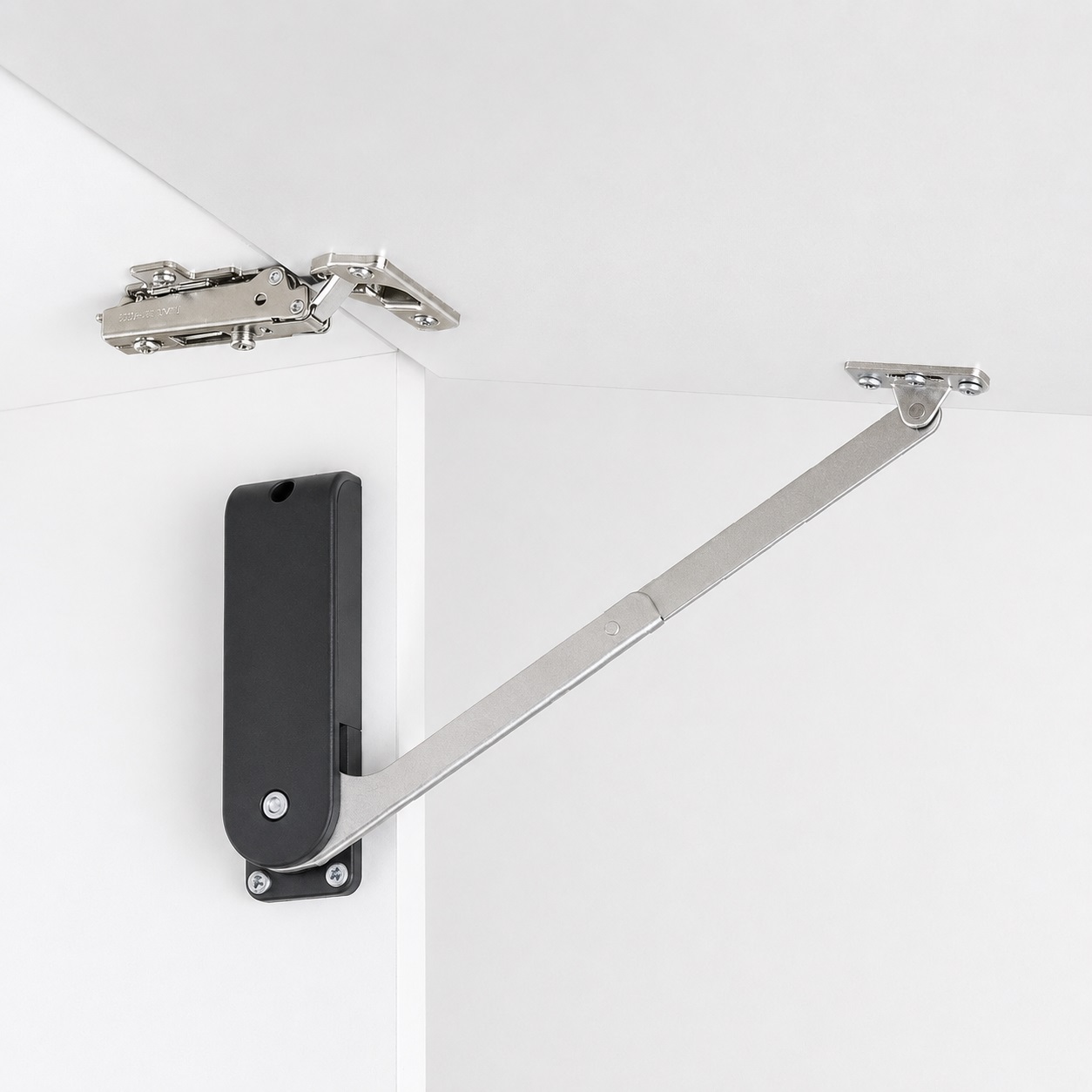

HDS-30MR-BL (180-104-080) -läppätuki on pehmeä läppäpidike ylöspäin avautuville puisille huonekaluläpille.
Se hidastaa läpän sulkeutumisliikettä ja estää näin sitä iskemästä kovaa.
Integroitu lukkomekanismi pitää läpän tiukasti rungossa suljetussa asennossa.
Avoimessa asennossa liitin tukee vakaata päätyasentoa, jonka avauskulma on 80°.
Vääntömomentti on 19,6–24,4 N·m per pari, mikä sopii keskikokoisille ja keskiraskaille nostajille.
Liitin voidaan yhdistää pianon saranoihin, rättisaranoihin tai sopivaan ruukkusaraanaan, mikä mahdollistaa hallitun ja laadukkaan läpän liikkeen huonekalujen rakentamisessa.
Versio: oikea. Mukana on vain oikea puoli.
Laadukkaat HDS-30MR-BL-läppäliittimet sopivat erinomaisesti muun muassa:
- Huonekalujen läpät
- Puiset läpät
- Kaapin läpät
- Seinäkaapit
- Seinäkaapit
- Kodin kalusteet
- Käännä ylös
- keittiökalusteet
Materiaali:
- HDS-30MR-BL-läppäliittimet on valmistettu metallista ja tukevasta muovista (metalli ja muovi)
- Metallin ja muovin yhdistelmä tarjoaa optimaalisen tasapainon lujuuden ja joustavuuden välillä, mikä tekee liittimistä kestäviä ja mukautuvia samanaikaisesti
- Lisäksi tämä materiaaliyhdistelmä mahdollistaa paremman estetiikan ja toimivuuden, koska se tarjoaa sekä vakautta että erilaisia suunnitteluvaihtoehtoja
Pinta:
- musta
- Mustat viimeistelyt huokuvat ajatonta eleganssia ja voivat auttaa tekemään huoneesta ylellisemmän ja tyylikkäämmän
- Vaikka sisustustyylit voivat muuttua, musta on aina turvallinen valinta, joka voidaan helposti mukauttaa uusiin trendeihin
- Mustia viimeistelyjä voidaan käyttää eri huoneissa, olipa kyseessä keittiö, olohuone tai toimisto
- Läppäliittimen vipuvarsi: nikkelipinnoitettu
Kokoonpano:
- Kiinnitys tehdään kuudella ruuvilla, jotka sisältyvät syöttölaitteeseen (itsenaurautuva pannun kansiruuvi 3,5 x 15 mm)
- Ensiksi läpän vääntömomentti on laskettava ja tarkistettava, jotta suunnittelu sopii läpän painoon ja korkeuteen
- Sen jälkeen saranat on asennettava oikein, ja läpän on pystyttävä avautumaan ja sulkeutumaan sulavasti ennen läppäpidikkeen asentamista

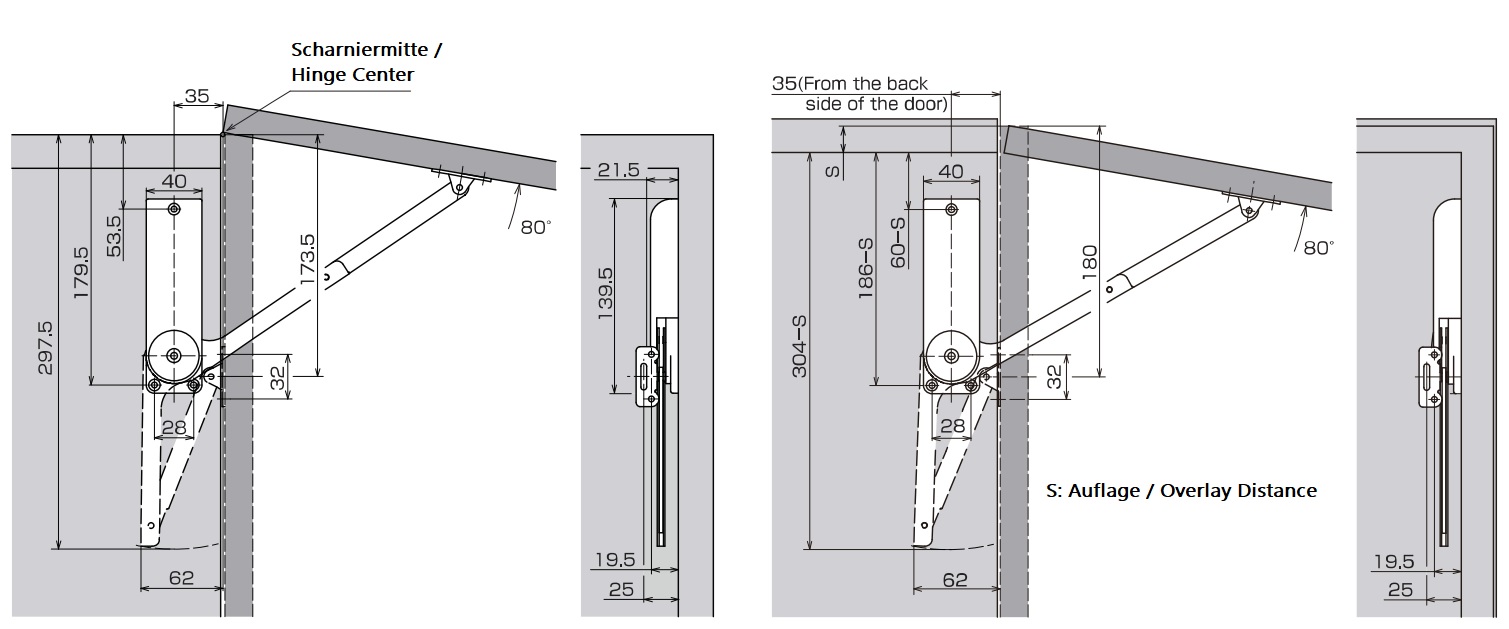

- Läppätuki HDS-30MR-BL on kiinnitetty oikean rungon sivupaneeliin ruuveilla ⌀ 3,5 x 15 mm kokoonpanopiirustuksen mukaan
- Läppäpidikkeessä on kolme kiinnitysreikää. Kiinnitysreikien välinen etäisyys on 126 mm (4-61/64″) ja 28 mm (1-7/64″)
- Etäisyys liittimen keskikohdan ja etureunan sisäreunan välillä on 35 mm (1-3/8″)
- Kiinnitysalusta on ensin esikiinnitetty vain läpän uritetun reiän kautta
- Läppä avataan ja suljetaan sitten, jotta kiinnityslevyn asento voidaan säätää ja liike sujuu sujuvasti
- Lopuksi kiinnityslevy ruuvataan tiukasti pyöreiden reikien päälle ja kaikki ruuvit tarkistetaan tiukkuuden osalta. Kiinnitysreikien välinen etäisyys on 32 mm (1-17/64″) (lisätietoja löytyy kokoonpanopiirustuksesta)
Ominaisuudet:
- Versio: oikea
- Paino: 294 g
- Kuormakapasiteetti (kantavuus): 9,75 N (1 kp)
- Koko: 140 mm (5-33/64″)
- Vääntömomentti 19,6–24,4 N·m per pari keskikokoisille ja keskiraskaille siivekkeille
- Helppo asennus, vakaa
- Ylöspäin avautuville puisille läppeille
- Pehmennystoiminto suljettaessa
- Integroitu vaimennin iskeytymistä vastaan
- Integroitu kiinniottomekanismi suljetulle asennolle
- Pidä funktio täysin avoimessa asennossa
- Testattu 50 000 avaus- ja sulkemissykliin
- Keilakulma 80°
- Sopii pianon hihnaan, rättihihnaan tai kuppisaranaan
- musta
- jykevä
- Sugatsune / LAMP®: n korkea merkkilaatu

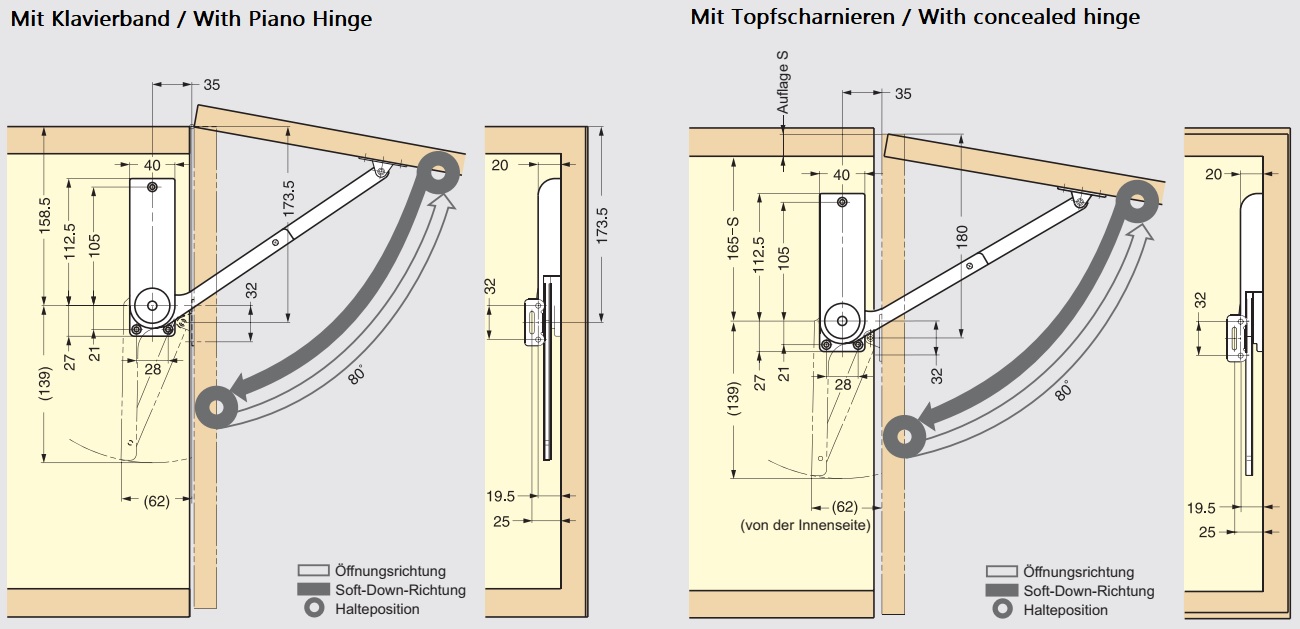

Katso tarkemmat mitat ja yksityiskohdat teknisestä piirustuksesta.
Mitat:
- Läpän liittimen pituus: 140 mm (5-33/64″)
- Leveys: 40 mm (1-37/64″)
- Syvyys: 20 mm (25/32″)

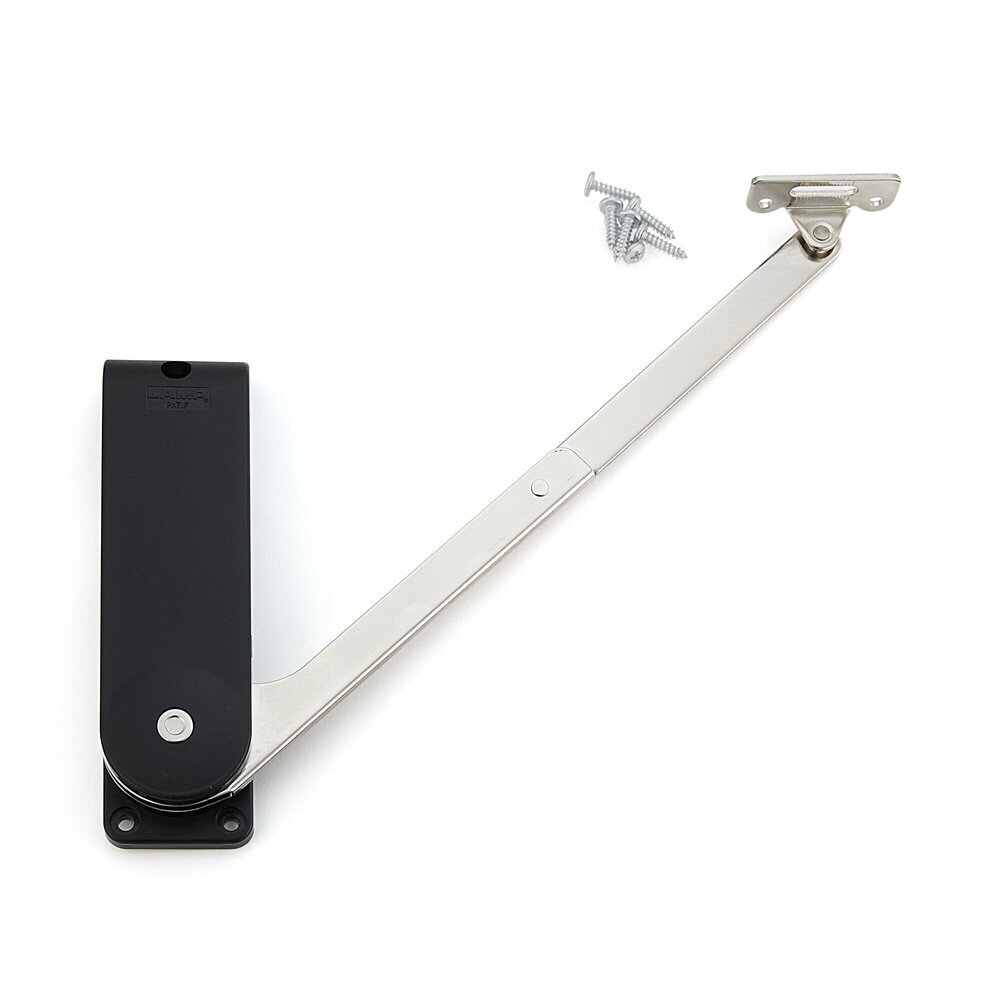

Mukana:
- Yksiosainen läppäpidike HDS-30MR-BL (180-104-080), valmistettu metallista ja tukevasta muovista, musta, versio: oikealla
- 6 osaa itsekeimurtelevaa pannukansiruuvaa, 3,5 x 15 mm
Lisäinformaatio:
Valmistajan viitenumerot:
- Artikkelin tunnus: 180-104-080
- Tuotteen numero: HDS-30MR-BL
- GTIN-numero (EAN, UPC): 4510932024228
Valmistaja: Sugatsune / LAMP® (Japani)
