Kuvaus
Tukeva läppäpidike, valmistettu metallista ja tukevasta muovista (metalli ja muovi), pinta: musta, HDS-30HL-BL (180-104-083), versio: vasen
Käyttää:
Vakaa läppätuki taitettaville, keittiökalusteille ja monelle muulle.

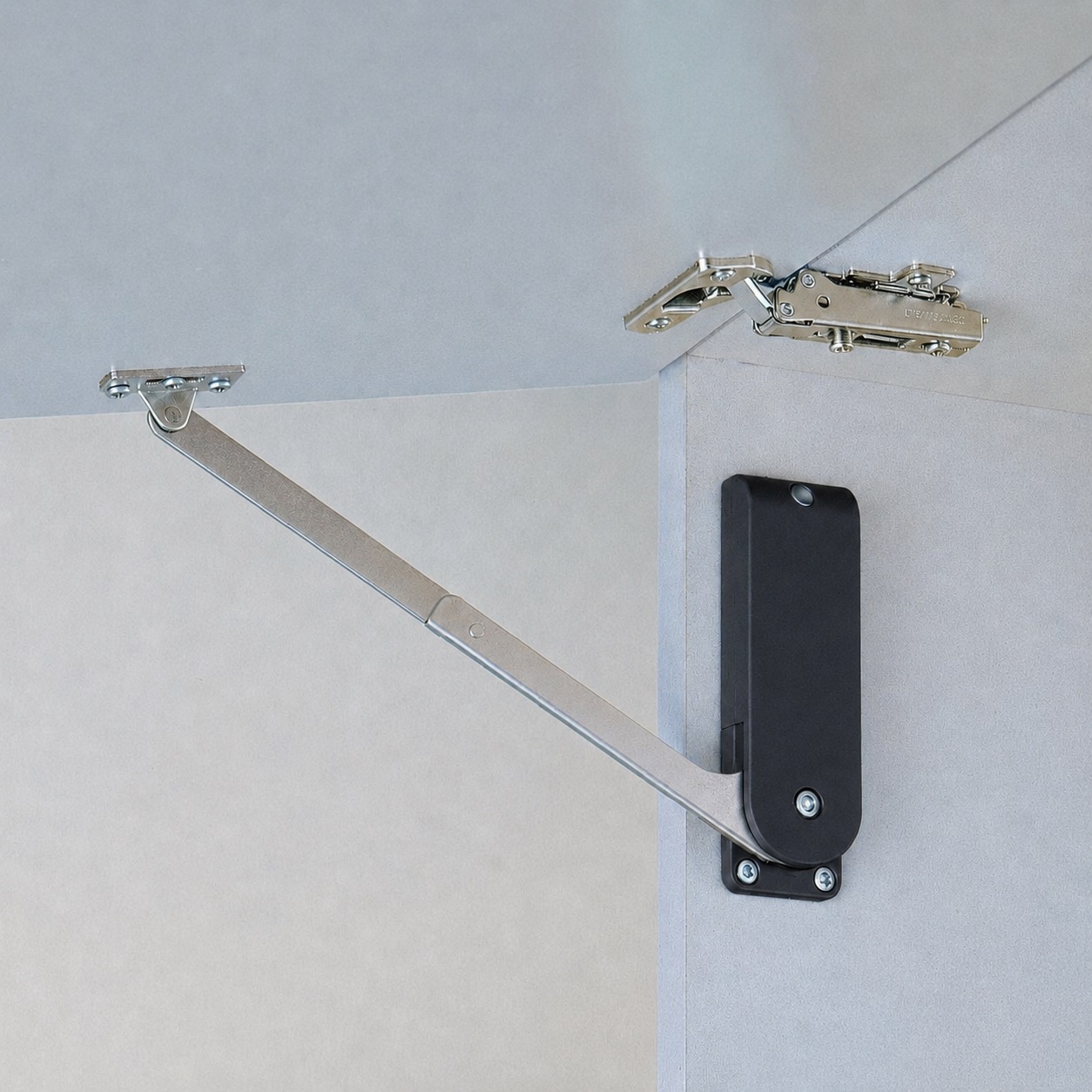

HDS-30HL-BL (HDS-30HL-BL) -läppätuki on pehmeä läppäpidikke, joka avautuu ylöspäin avautuville puisille huonekalusiivekkeille.
Se hidastaa läpän sulkeutumisliikettä ja estää näin sitä iskemästä kovaa.
Integroitu lukkomekanismi pitää läpän tiukasti rungossa suljetussa asennossa.
Avoimessa asennossa liitin tukee vakaata päätyasentoa, jonka avauskulma on 80°.
Raskaan kaluston H-versio on tarkoitettu siivekkeille, joiden vääntömomentti on 24,5–29,4 N·m per pari, ja siksi se sopii suuremmille tai raskaammille siivekkeille.
Liitin voidaan yhdistää pianon saranoihin, rättisaranoihin tai sopivaan ruukkusaraanaan, mikä mahdollistaa hallitun ja laadukkaan läpän liikkeen huonekalujen rakentamisessa.
Versio: vasen. Mukana on vain vasen puoli.
Korkealaatuiset HDS-30HL-BL-läppäliittimet sopivat erinomaisesti muun muassa:
- Huonekalujen läpät
- Puiset läpät
- Kaapin läpät
- Seinäkaapit
- Seinäkaapit
- Kodin kalusteet
- Käännä ylös
- keittiökalusteet
Materiaali:
- HDS-30HL-BL-läppäliittimet on valmistettu metallista ja tukevasta muovista (metalli ja muovi)
- Metallin ja muovin yhdistelmä tarjoaa optimaalisen tasapainon lujuuden ja joustavuuden välillä, mikä tekee liittimistä kestäviä ja mukautuvia samanaikaisesti
- Lisäksi tämä materiaaliyhdistelmä mahdollistaa paremman estetiikan ja toimivuuden, koska se tarjoaa sekä vakautta että erilaisia suunnitteluvaihtoehtoja
Pinta:
- musta
- Mustat viimeistelyt huokuvat ajatonta eleganssia ja voivat auttaa tekemään huoneesta ylellisemmän ja tyylikkäämmän
- Vaikka sisustustyylit voivat muuttua, musta on aina turvallinen valinta, joka voidaan helposti mukauttaa uusiin trendeihin
- Mustia viimeistelyjä voidaan käyttää eri huoneissa, olipa kyseessä keittiö, olohuone tai toimisto
- Läppäliittimen vipuvarsi: nikkelipinnoitettu
Kokoonpano:
- Kiinnitys tehdään kuudella ruuvilla, jotka sisältyvät syöttölaitteeseen (itsenaurautuva pannun kansiruuvi 3,5 x 15 mm)
- Ensiksi läpän vääntömomentti on laskettava ja tarkistettava, jotta suunnittelu sopii läpän painoon ja korkeuteen
- Sen jälkeen saranat on asennettava oikein, ja läpän on pystyttävä avautumaan ja sulkeutumaan sulavasti ennen läppäpidikkeen asentamista

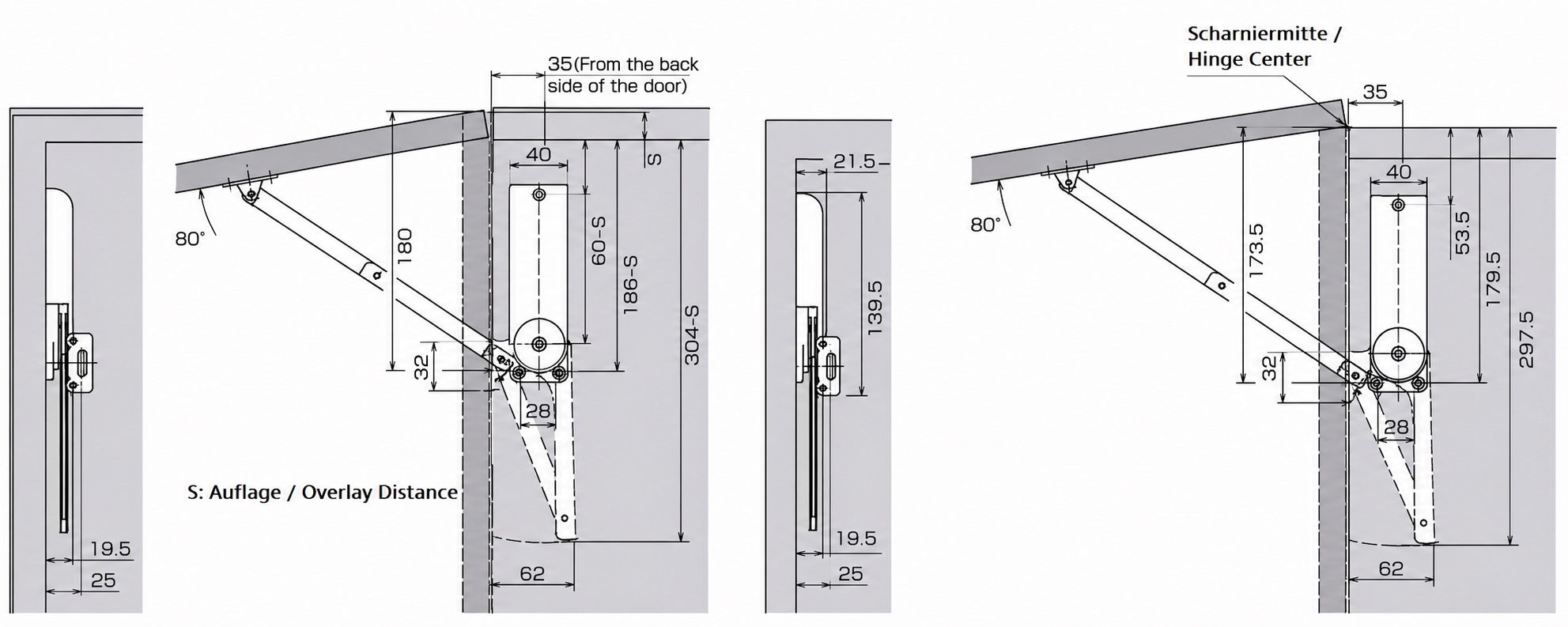

- Läppätuki HDS-30HL-BL on kiinnitetty rungon vasemmalle puolelle ruuveilla ⌀ 3,5 x 15 mm kokoonpanopiirustuksen mukaan
- Läppäpidikkeessä on kolme kiinnitysreikää. Kiinnitysreikien välinen etäisyys on 126 mm (4-61/64″) ja 28 mm (1-7/64″)
- Etäisyys liittimen keskikohdan ja etureunan sisäreunan välillä on 35 mm (1-3/8″)
- Kiinnitysalusta on ensin esikiinnitetty vain läpän uritetun reiän kautta
- Läppä avataan ja suljetaan sitten, jotta kiinnityslevyn asento voidaan säätää ja liike sujuu sujuvasti
- Lopuksi kiinnityslevy ruuvataan tiukasti pyöreiden reikien päälle ja kaikki ruuvit tarkistetaan tiukkuuden osalta. Kiinnitysreikien välinen etäisyys on 32 mm (1-17/64″) (lisätietoja löytyy kokoonpanopiirustuksesta)
Ominaisuudet:
- Versio: vasen
- Paino: 300g
- Kuormakapasiteetti (kantokyky): 14,7 N (1,5 kp)
- Koko: 140 mm (5-33/64″)
- Helppo asennus, vakaa
- Model H raskaille siivekkeille
- Ylöspäin avautuville puisille läppeille
- Pehmennystoiminto suljettaessa
- Integroitu vaimennin iskeytymistä vastaan
- Integroitu kiinniottomekanismi suljetulle asennolle
- Pidä funktio täysin avoimessa asennossa
- Testattu 50 000 avaus- ja sulkemissykliin
- Keilakulma 80°
- Sopii pianon hihnaan, rättihihnaan tai kuppisaranaan
- Vääntömomenttialue 24,5–29,4 N·m per pari
- musta
- jykevä
- Sugatsune / LAMP®: n korkea merkkilaatu

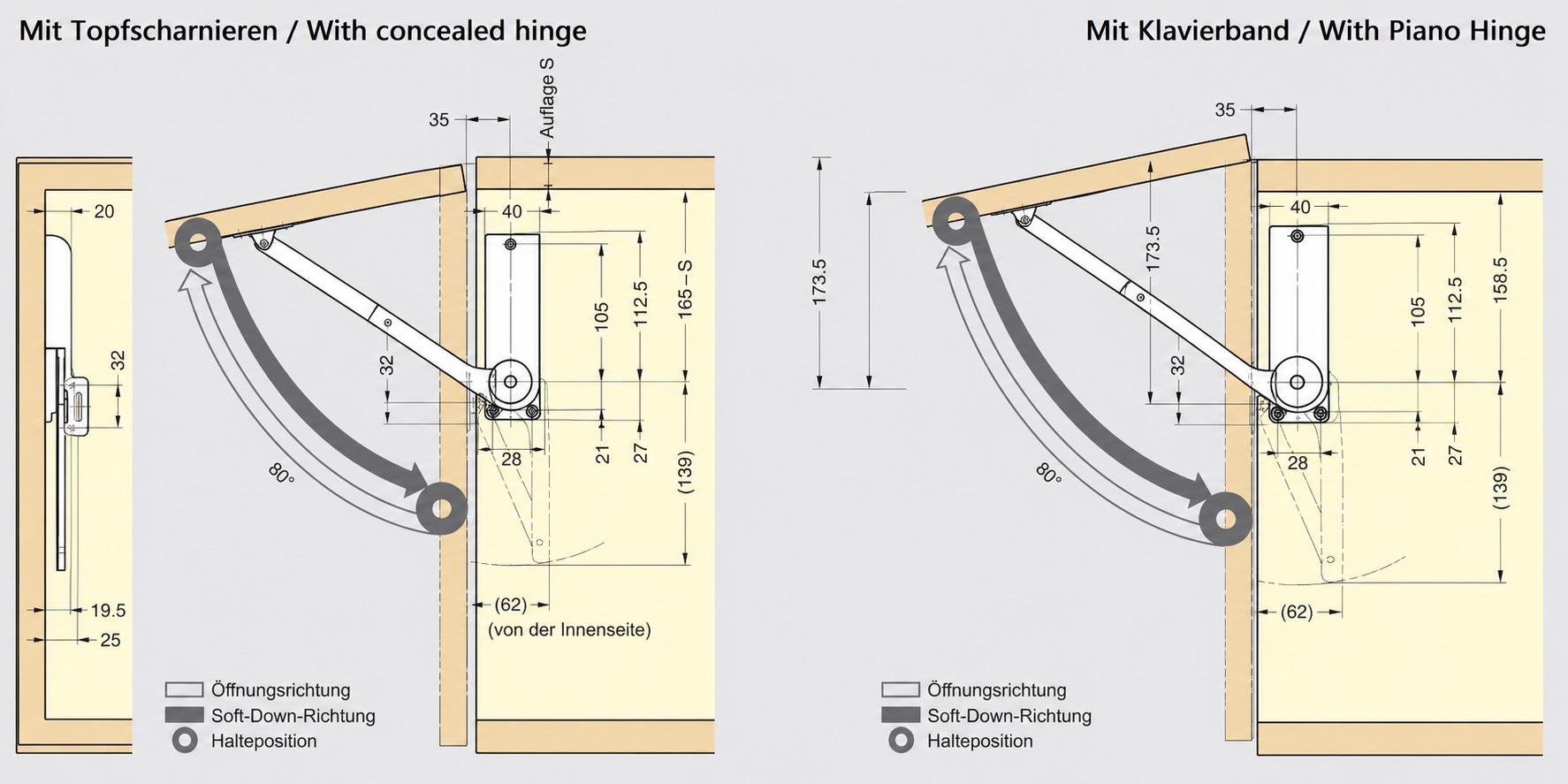

Katso tarkemmat mitat ja yksityiskohdat teknisestä piirustuksesta.
Mitat:
- Läpän liittimen pituus: 140 mm (5-33/64″)
- Leveys: 40 mm (1-37/64″)
- Syvyys: 20 mm (25/32″)
Mukana:

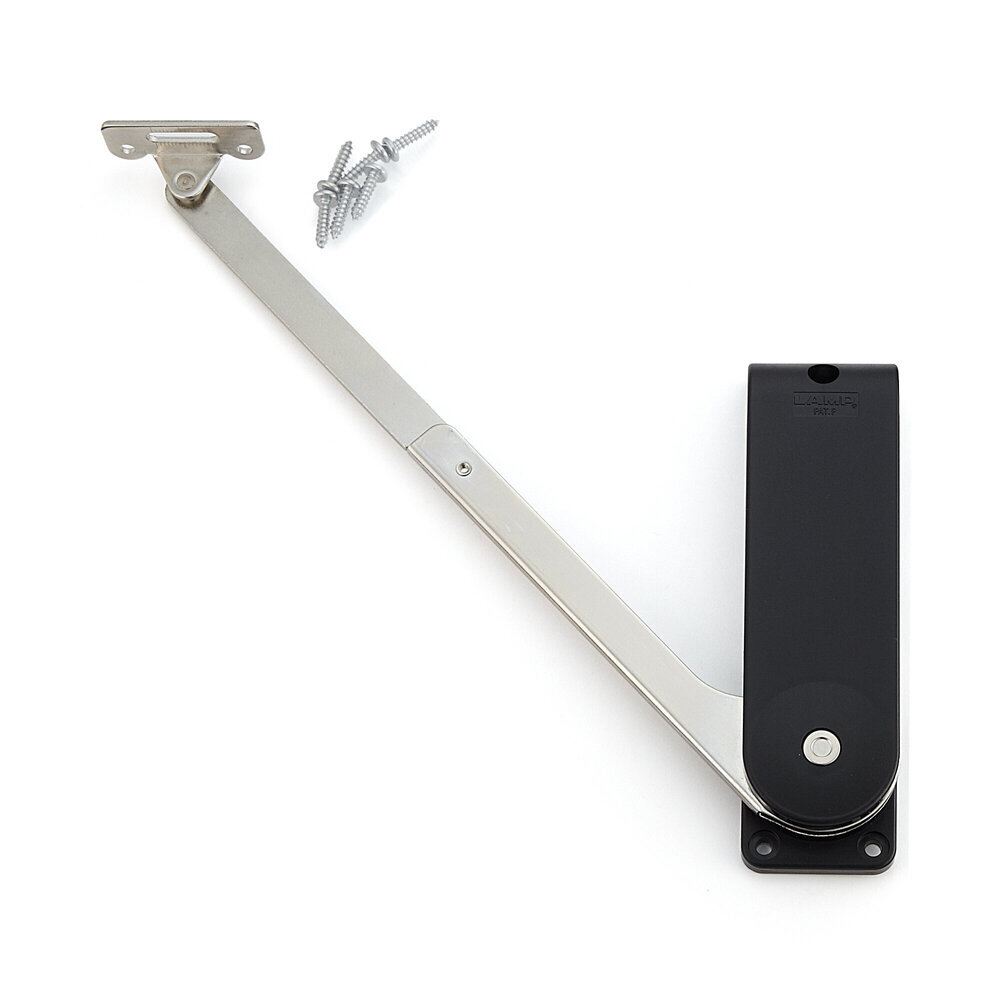

- Yksiosainen läppäpidike HDS-30HL-BL (180-104-083), valmistettu metallista ja tukevasta muovista, musta, versio: vasen
- 6 osaa itsekeimurtelevaa pannukansiruuvaa, 3,5 x 15 mm
Lisäinformaatio:
Valmistajan viitenumerot:
- Artikkelin tunnus: 180-104-083
- Tuotenumero: HDS-30HL-BL
- GTIN-numero (EAN, UPC): 4510932024259
Valmistaja: Sugatsune / LAMP® (Japani)
