Kuvaus
Teräsrullan liukuohjaimet E.T30C.55.AL
Käyttää:
Teräksiset ohjauskiskot osittaisella jatkeella, puiseen laatikkoon, tarjottimen vedtimeen, puiseen laatikkoon, keittiökalusteisiin, toimistokalusteisiin, kodin huonekaluihin.
Laatikon ohjaimet E.T30C.55.AL valmistettu kestävästä teräksestä, nimellispituus 550 mm (21-21/32″) integroidulla itsesulkeutuvalla avulla laatikot voivat rullata.
Näissä laatikon ulosvedeissä on ulosvedettävä suoja, laatikko voidaan kiinnittää avoimeen asentoon.
Laatikko on helppo irrottaa.
Ohjauskiskojen E.T30C.55.AL oltava yksinkertaisia, helppoja valmistaa, toleranssijoustavia, turvallisia ja kestäviä.
Osittaisella jatkeella varustettuja laatikkokiskoja on saatavana kolmessa pintavärissä: valkoinen, musta ja metallinharmaa.
Laadukkaat rullaohjaimet E.T30C.55.AL ovat ihanteellisia:
- puinen laatikko
- Lokeron ulosvedettävä
- Puinen laatikko
- keittiökalusteet
- Toimistokalusteet
- Kodin kalusteet
Materiaali:
Rullaohjaimet E.T30C.55.AL on valmistettu kestävästä teräksestä.
Pinta:
- Harmaa metallinen, RAL 9022, lakattu

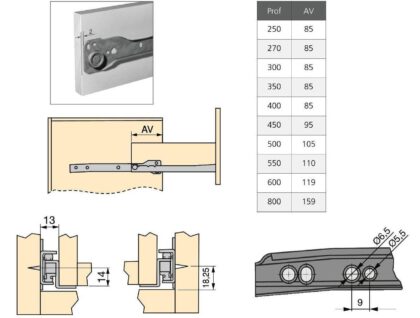

Kokoonpano:

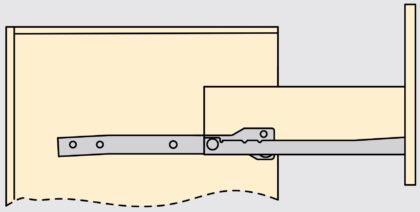

- Rullaohjaimet on kiinnitetty laatikon pohjaan
- Runkokisko on kiinnitetty runkoon 2 mm: n etäisyydellä reunasta
- Laatikon ulosvedettävät on koottu Φ5 mm litteäpäisillä euroruuveilla tai litteillä pääruuveilla, halkaisija Φ3,5 mm
- Euroruuveilla asennusta varten rungon Φ5 mm:n reiät on esiporattava maasta 18,25 mm:n korkeudelle (23/32 tuumaa)
- Valinnaisesti voidaan käyttää pehmeästi sulkeutuvaa vaimenninta (ei sisälly toimitukseen), katso alla (lisätietoja
asennuspiirustuksesta
)
Ominaisuudet:
- Kantavuus (kantavuus): 200 N (20.5 kp)
- Koko: 550 mm (21,7″)
- Suurin kantavuus (hyötykuorma): 20 kg
- Itsesulkeutuva viimeisellä 6 cm:llä
- Rullanestosuojalla
- Laatikon helppo irrottaminen
- Näkyvä johtajuus
- Vankka
- Valmistettu teräksestä
- Harmaa metallinen, RAL 9022, lakattu
- Korkea tuotemerkkilaatu UMAXO®: lta
Mitat:

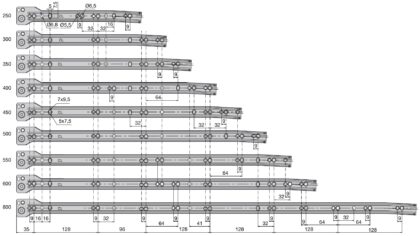

Katso tarkemmat mitat ja tiedot teknisestä piirustuksesta .
- Ohjauskiskojen nimellispituus: 550 mm (21-21/32″)
- Jatkopituus: 465 mm (18-10/32″)
- Rungon ja laatikon välinen etäisyys: 13 mm (16/32″)
Mukana:
- 2 kpl teräsrullan työntöohjaimia E.T30C.55.AL (oikea ja vasen)
Katso tuotevideo:
Valmistajan viitenumero:
- Tuotetunnus: 4389125
Valmistaja: EMUCA
