Kuvaus
Korkealaatuinen korroosionkestävä kuppisarana, tuki: täysin tuettu (olemassa), valmistettu kiinteästä ruostumattomasta teräksestä (ruostumaton teräs), pinta: luonnollinen (käsittelemätön), 9289590, muotoilu: kiinnityslevy 2 mm etäisyydellä
Käyttää:
Korroosionkestävät ruostumattomasta teräksestä valmistetut huonekalut, saranat ulkokalusteisiin ja paljon muuta.

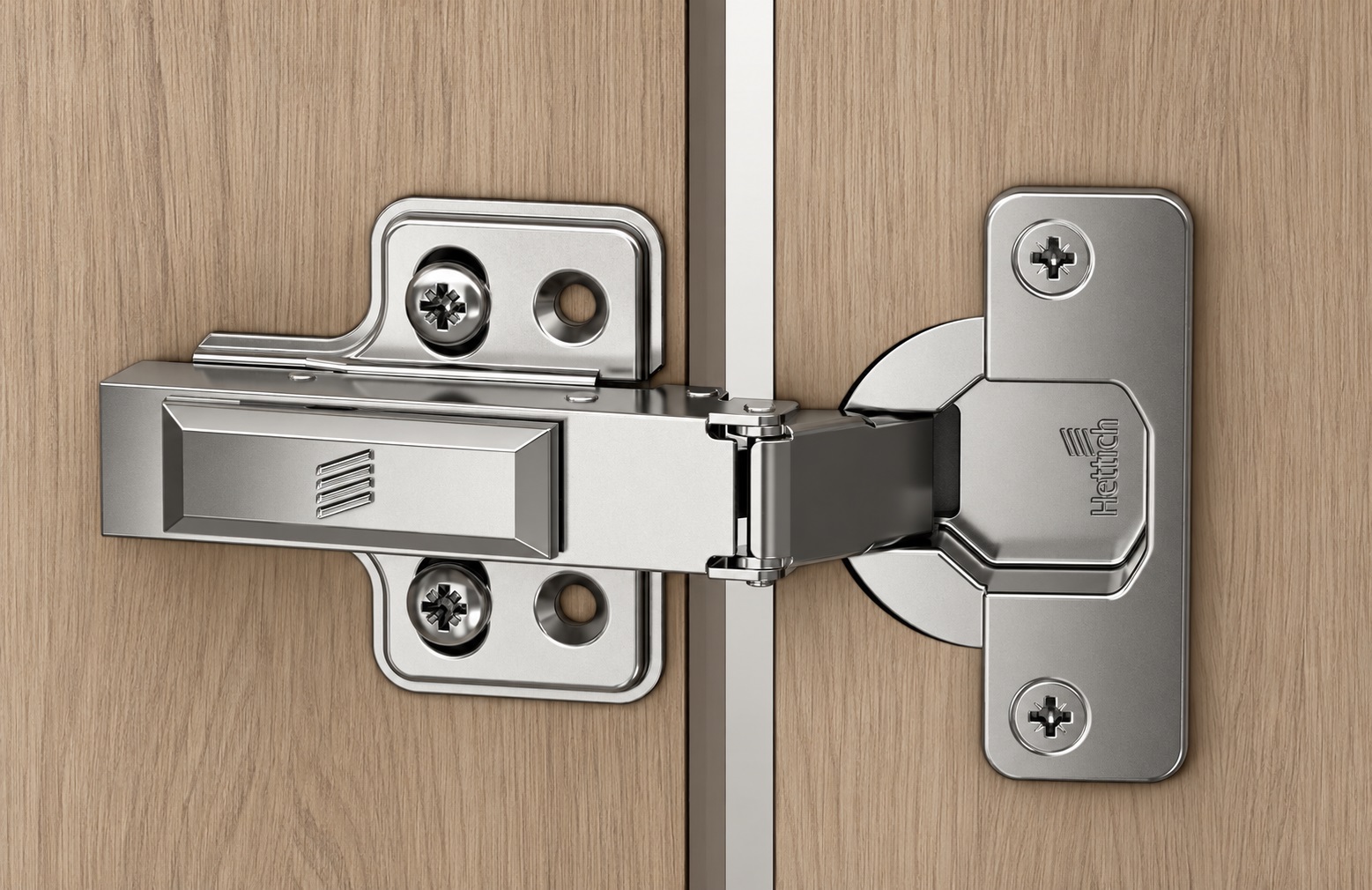

Hettich Veosys 105° on korroosionkestävä ruostumattomasta teräksestä valmistettu sarana olemassa oleville sisä- ja ulkokalusteiden oville.
Integroitu vaimennus jarruttaa oven sulkiessa ja varmistaa hiljaisen, hallitussa sulkeutumisprosessin myös matalissa ja korkeissa ulkolämpötiloissa.
Itsekiristyvä kulma 35° tukee oven itsenäistä sulkeutumista ja lisää käytön helppoutta.
Klipsitekniikan ansiosta saranavarsi voidaan kiinnittää nopeasti ja ilman työkaluja mukana tulevaan Veosys-kiinnitysalustaan (korkeus: 2 mm).
Tuki ja syvyys säädetään suoraan saranalla, kun taas korkeuden säätö tehdään kiinnityslevyn kautta, jolloin ovi voidaan asettaa tarkasti paikoilleen.
Ruostumattoman teräksen, testatun korroosionkestävyyden ja 105° avautumiskulman yhdistelmä sopii erityisen hyvin kestäviin huonekalurakenteisiin keittiöissä, kylpyhuoneissa, ulkotiloissa, hyvinvointi-, laboratorio- ja sopimustiloissa.
Suunnittelu: Kiinnityslevy 2 mm välein. Kiinnityslevy 2 mm välein, pienempiin tai lyhyisiin painomääriin.
Laadukkaat huonekalusaranat 9289590 sopivat erinomaisesti muun muassa:
- Kylpyhuone
- Laboratoriokalusteet
- Sairaalan tilat
- Huonekalujen ovet
- Kaapin ovet
- Keittiökaapit
- Kuntosalikalusteet
- Hyvinvointikalusteet
- Puutarhakeittiöt
- Ulkokalusteet
Materiaali:
- Huonekalujen saranat 9289590 on valmistettu kiinteästä ruostumattomasta teräksestä (ruostumaton teräs)
- Ruostumattomalle teräkselle on ominaista korkea korroosionkestävyys, kestävyys ja mekaaninen vakaus
- Lisäksi se tarjoaa paremman lämmön- ja hapettumiskestävyyden verrattuna perinteiseen teräkseen, mikä tekee siitä erityisen sopivan vaativille huonekaluille ja teollisuuskomponenteille.
Pinta:
- Luonnollinen (käsittelemätön)
- Materiaalin pinta pysyy näkyvänä eikä sitä peitetä lisäpinnoitteella
Kokoonpano:
- Kiinnitys tehdään 4x ruostumattomasta teräksestä valmistetulla ruuvilla ⌀3,5 x 16 mm upotetulla kannella (ei sisällytessä)

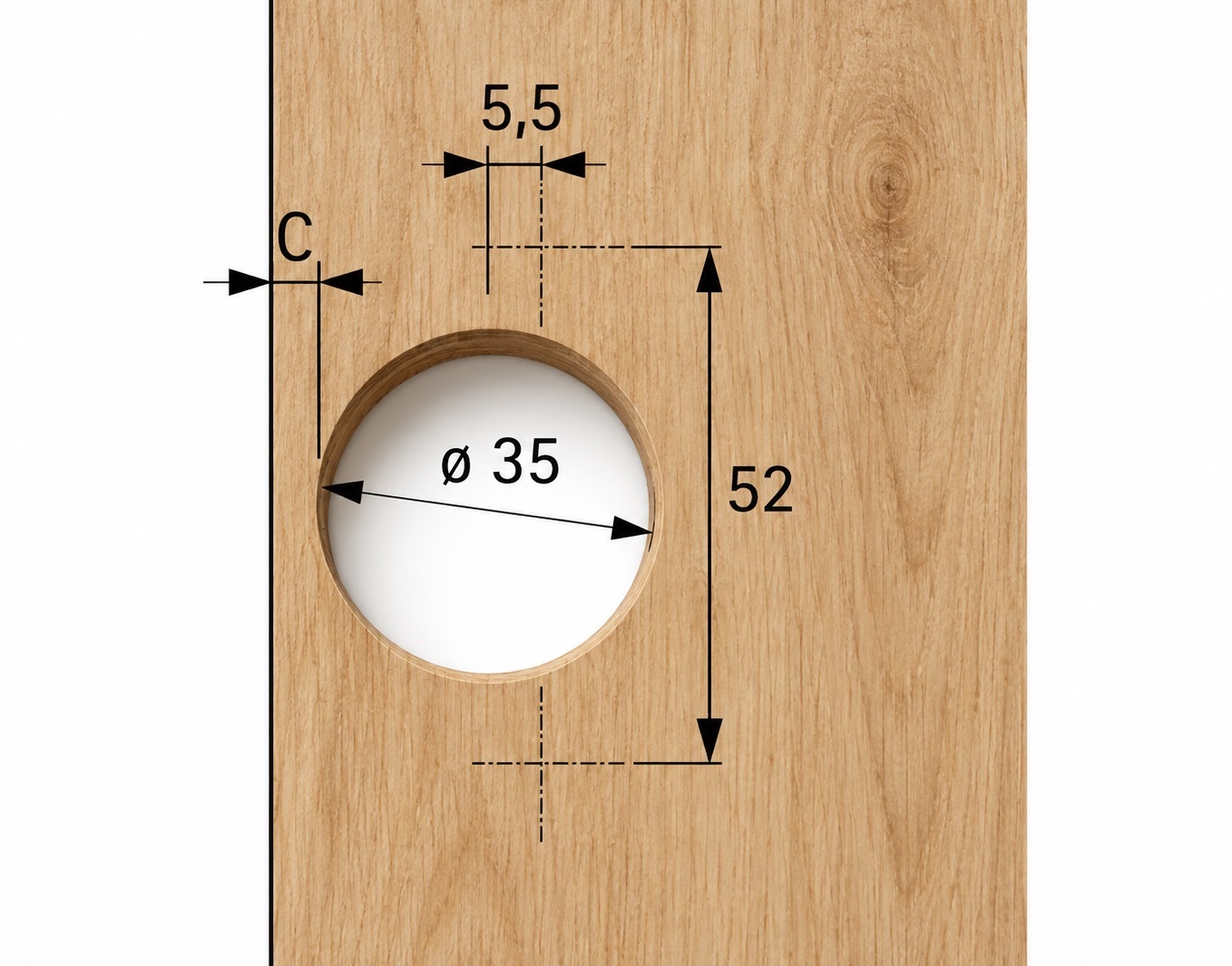

- Saranassa on kaksi kiinnitysreikää saranakuppiin. Ensin huonekalujen oveen on tehtävä kupinreikä, jonka syvyys on ⌀35 mm ja 11,5 mm; sitten kaksi kiinnityspistettä valmistellaan porauskuvion TH 52 x 5,5 mm mukaisesti.
- Kuppisarana kiinnitetään oveen kahdella upotetulla ruuvilla ⌀3,5 x 16 mm.
- Sitten mukana tullut Veosys-kiinnityslevy (korkeus: 2 mm) kiinnitetään huonekalurunkoon.
- Saranavarsi asetetaan kiinnityslevylle ja napsautetaan kiinnitettävällä tekniikalla.

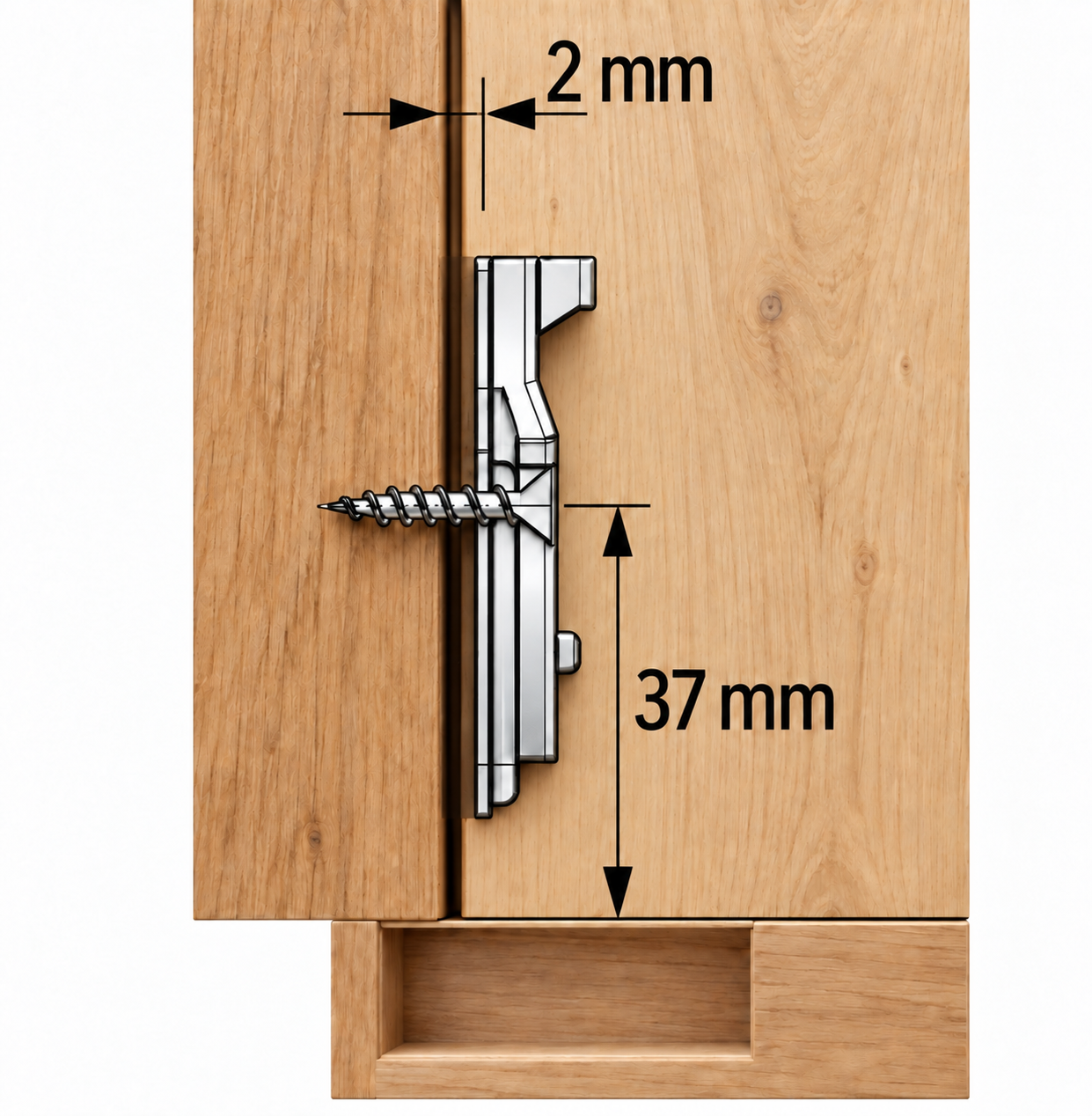

- Oven tuki ja syvyyttä säädetään sitten saranan säätöruuveilla ja korkeutta kiinnityslevyn avulla. (lisätietoja löytyy kokoonpanopiirustuksesta)
Ominaisuudet:
- Suunnittelu: Kiinnityslevy 2 mm etäisyydellä
- Paino: 95,1 g
- Koko: 114,9 mm (4-17/32″)

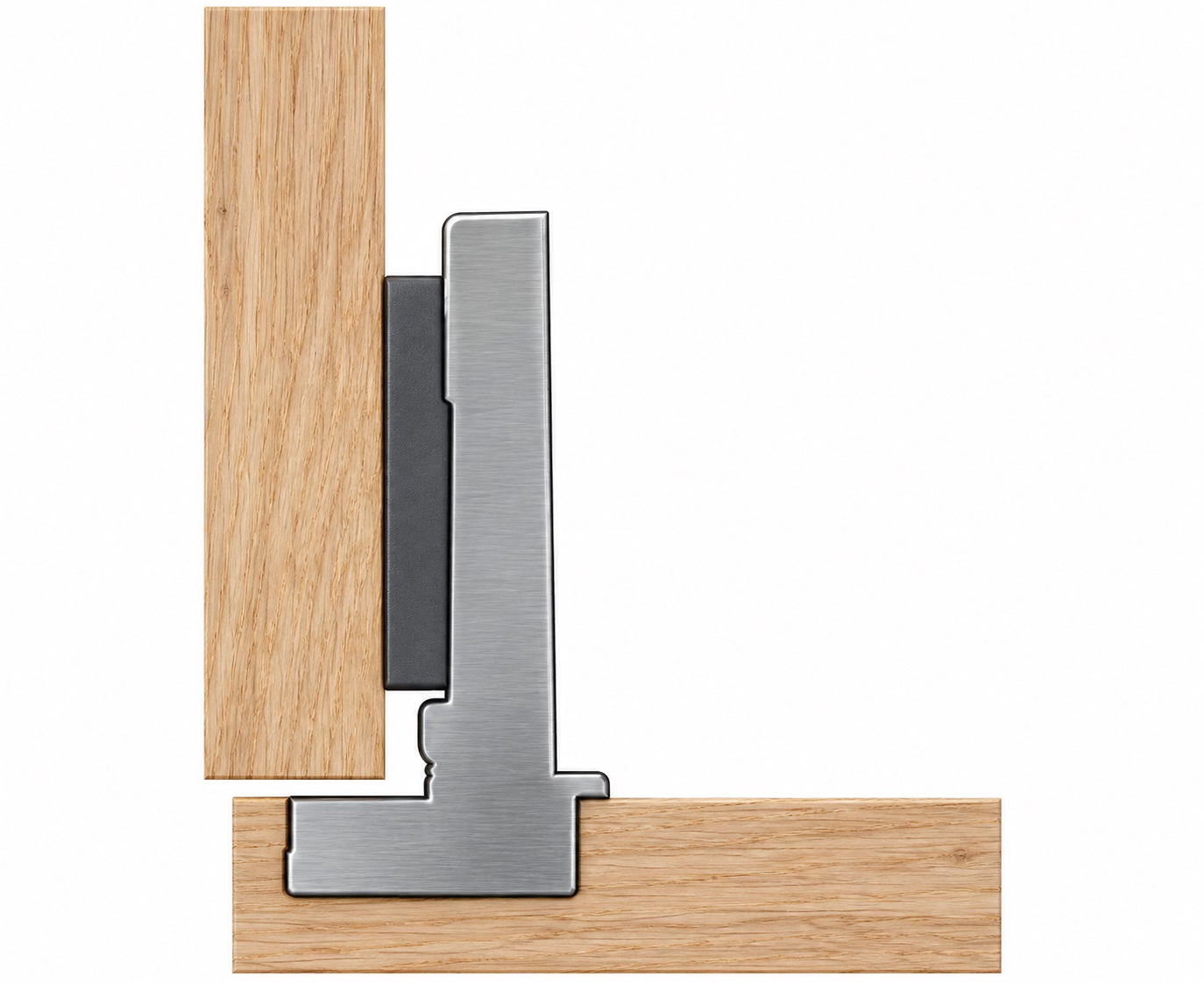

- Painos: täysin päällystetty (nykyinen)
- Helppo asennus, vakaa
- Olemassa oleville huonekaluoville
- Keilakulma 105°
- Saranoitu potti, jossa ⌀35 mm
- Kattilan syvyys 11,5 mm
- Ovien paksuuksille 14–22 mm
- Porauskuvio TH 52 x 5,5 mm
- Integroidulla vaimennuksella
- Automaattisella sulkujärjestelmällä
- Automaattinen kiristyskulma 35°
- Klipsiteknologialla
- Tuen säätö ±2,5 mm
- Syvyyden säätö +2 mm / -1,5 mm
- Korkeuden säätö kiinnityslevyn avulla
- Korroosionkestävä, 120 tuntia NSS-testattu
- Sisä- ja ulkokäyttöön
- Puurunkooville, joiden profiililevy on 50 mm tai enemmän.
- Alumiinirunkoisille oville, joiden profiililevy on 50 mm tai suurempi
- Veosysin kiinnityslevy mukana
- Avauskulmaa voidaan pienentää 90°:een valinnaisella rajoittimella
- Luonnollinen (käsittelemätön)
- Säänkestävä, ruostumaton tai korroosionkestävä
- Korkea merkki Hettichiltä
Katso tarkemmat mitat ja yksityiskohdat teknisestä piirustuksesta.
Mitat:
- Kokonaispituus: 114,9 mm (4-17/32″)
- Kokonaisleveys: 62,6 mm (2-15/32″)
- Kokonaiskorkeus: 25 mm (63/64″)
- Kiinnityslevyn korkeus: 2 mm
- Potin halkaisija: ⌀35 mm (1-3/8″)
- Potin syvyys: 11,5 mm (29/64″)
- Porauskuvio: 52 x 5,5 mm (2-3/64″ x 7/32″)
- Pottiväli: 3 – 7 mm (noin 1/8″ – 9/32″)
- Oven paksuus: 14 – 22 mm (noin 35/64″ – 55/64″)
- Puisten ja alumiinirunkoisten ovien minimiprofiilileveys: 50 mm (1-31/32″)
- Keilakulma: 105°
- Tuen säätö: ±2,5 mm (noin ±3/32″)
- Syvyyden säätö: +2 mm / -1,5 mm (noin +5/64″ / -1/16″)

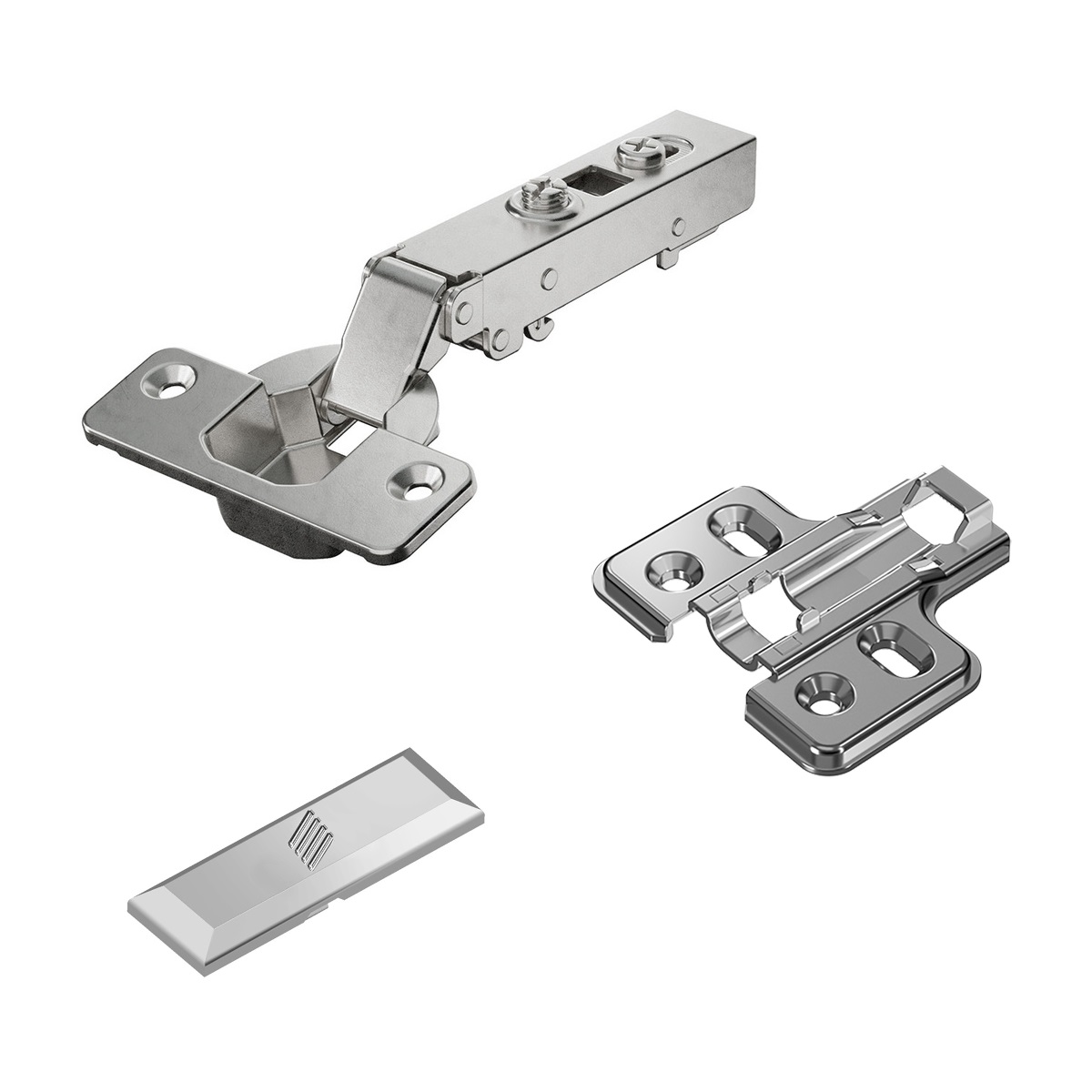

Mukana:
- 1 kappale ruostumattomasta teräksestä valmistettu huonekalusarana 9289590 valmistettu kiinteästä ruostumattomasta teräksestä, luonnollisesta (käsittelemättömästä), muotoilu: kiinnityslevy 2 mm etäisyydellä
- Yksi osa ristiinmuotoista kiinnityslevyä 9289609, valmistettu ruostumattomasta teräksestä, korkeus: 2 mm
- Yksiosainen kansikansi 9289610 saranavarrelle, valmistettu ruostumattomasta teräksestä
- Tämä tuote ei sisällä kiinnitysruuveja
Lisäinformaatio:
Valmistajan viitenumerot:
- Tuotteen tunnus: 9289590 ja 9289609
- GTIN-numero (EAN, UPC): 4023149257445 ja 4023149257483
Valmistaja: Hettich
