Kuvaus

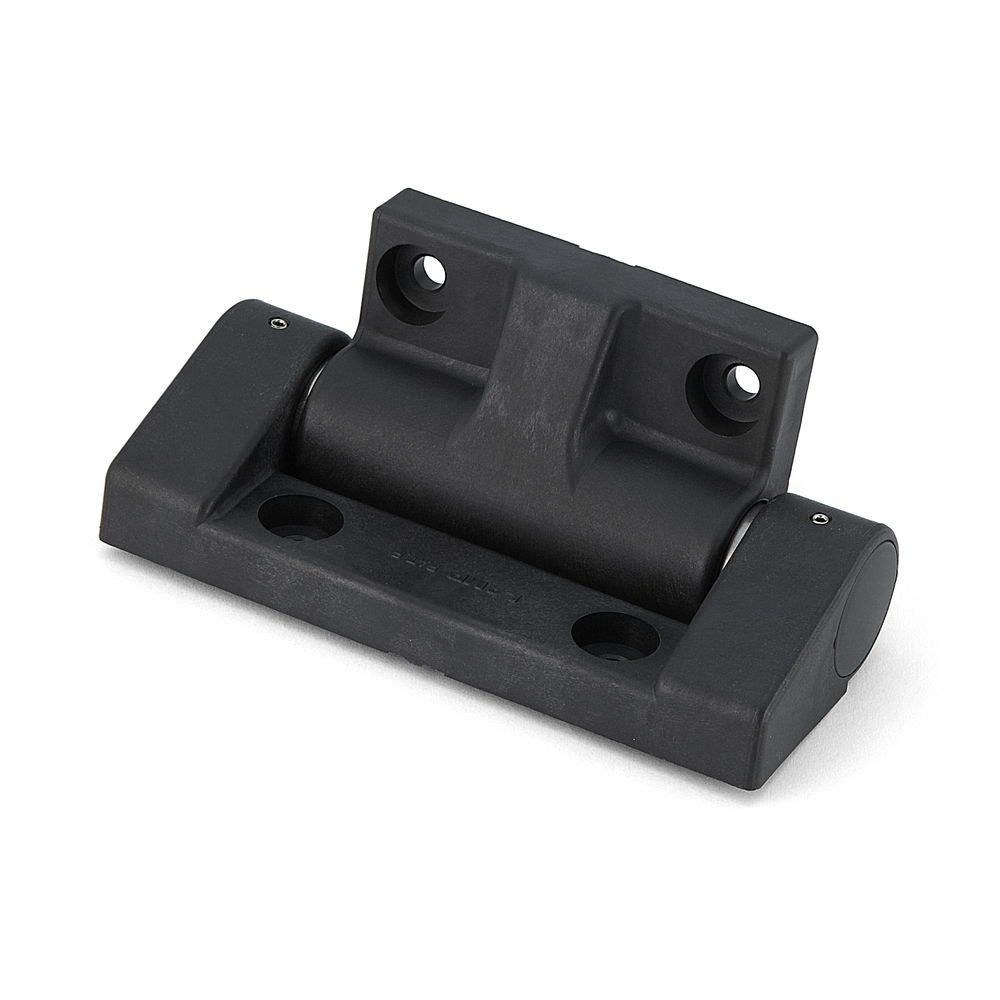

Sugatsune / LAMP® (Japani) HG-JHW50 ja HG-JHW70 saranoiden avautumissuunnassa vaimentava läppä sarana pehmeällä sulkupellillä
Käyttää:
Näitä pehmustettuja saranoita voidaan käyttää erilaisiin läppiin ja kansiin, joissa halutaan, että läppä sulkeutuu pehmustetulla sulkimella (katso kuva ).
Läpän saranat tulee kiinnittää siten, että vaimennusvaikutus syntyy saranaa avattaessa (katso sovellusesimerkit ).
Tämä lyhyt video osoittaa, miten alaspäin avautuva läpän sarana toimii:
Kokoonpano:
HG-JHW50 ja HG-JHW70 läppäsaranat on suunniteltu pinta-asennukseen mahdollisten sovellusten mukaisesti.
Soft-Close-tehokkaassa vaimennuskulmassa 0-115° läppä tulee tukea rajoittimella tai kaapin reunalla, jotta sarana ei pääse kaatumaan.

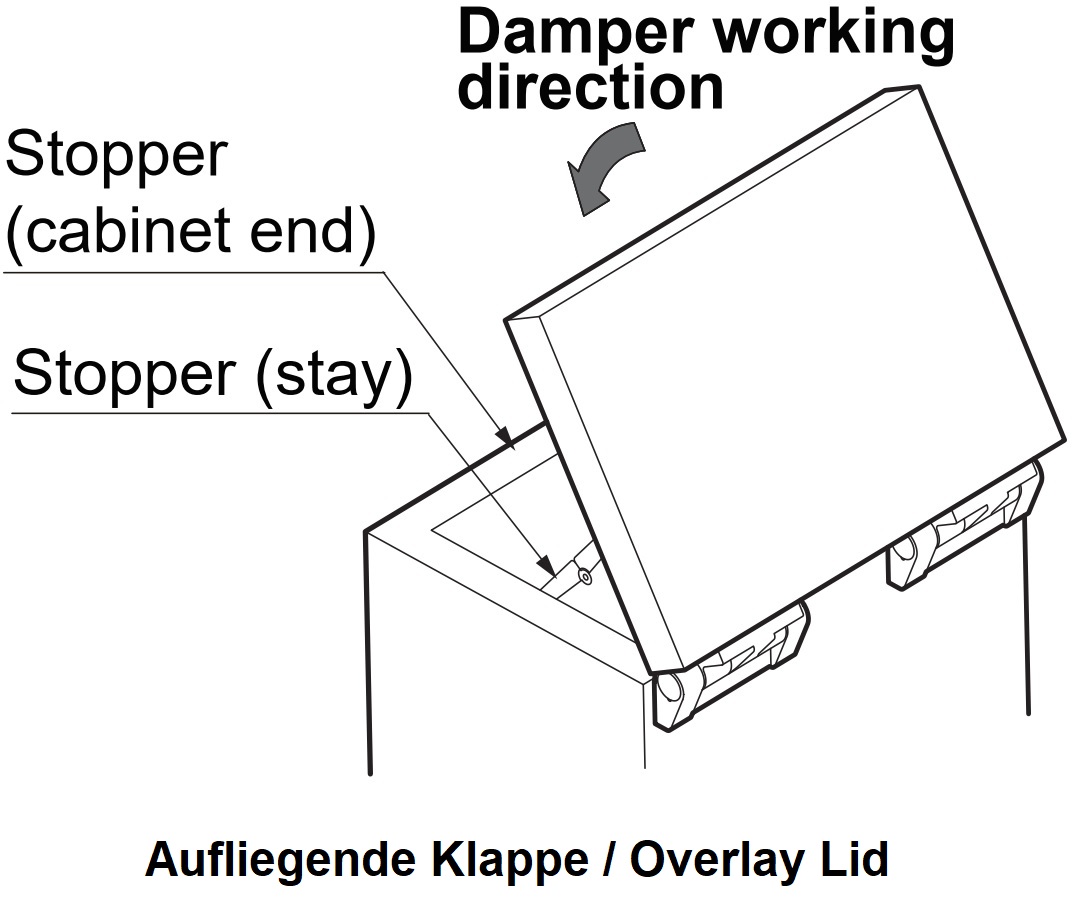

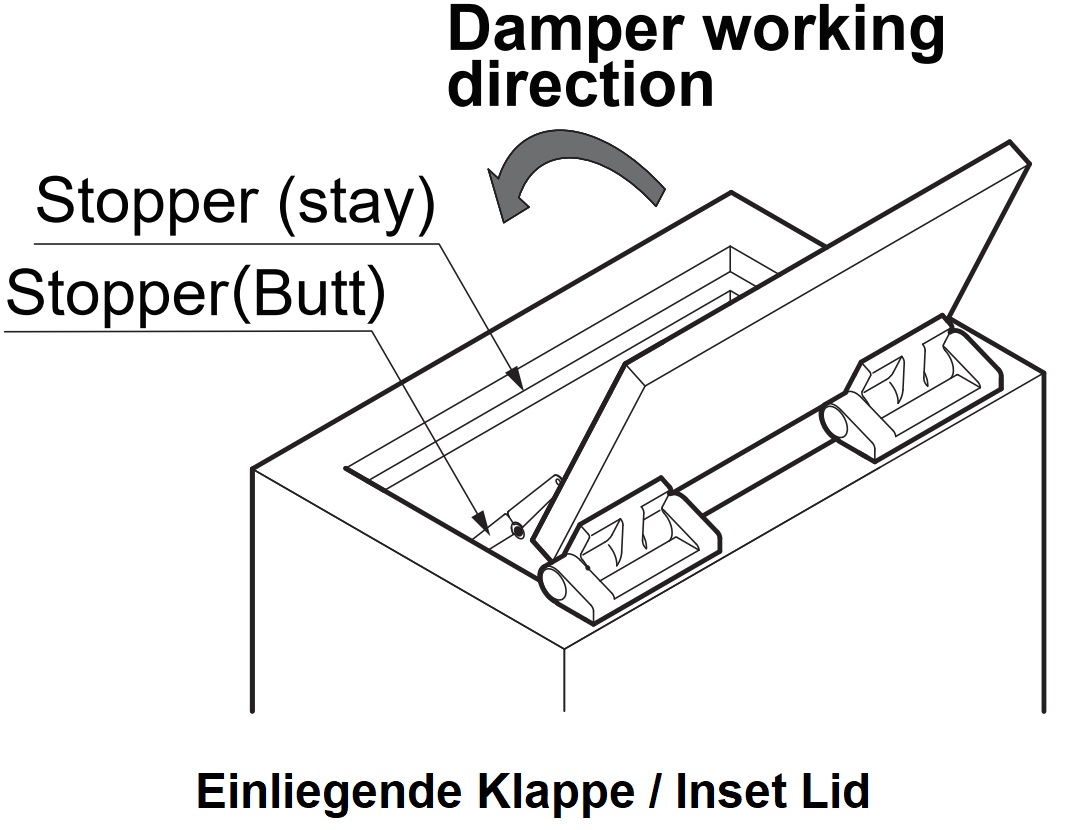

Läppä voidaan asentaa päälle tai upotettuna .
Mukana:
- 1 kpl vaimennettu läppäsarana HG-JHW50 tai HG-JHW70
Lisäksi suositellaan (ei sisälly):
- 4 kpl M5 kuusiokoloruuvi
- 4 kpl pesukone (5 mm)
Materiaali:
- Kotelo: PBT-hartsi / sinkkiseos (ZDC), tummanharmaa
- Suojus: Polypropeeni (PP), tummanharmaa
- Vaimennin: ruostumaton teräs
Pinta:
Väri: tummanharmaa.
HG-JHW50-versio on merkitty valkoisella pisteellä kotelon takana, jotta vältetään sekaannukset HG-JHW70-version kanssa.
Mitat ( katso piirustus ):
- Korkeus: 115mm
- Leveys: 72mm
- Syvyys: 26,5 mm
Valmistajan viitenumero:
- Artikkelin tunnus: 170-092-212, 170-092-211
- Tuotenumero: HG-JHW50, HG-JHW70
- EAN-numero: 4510932022774, 4510932022781
Tekniset tiedot:
Paino: 184g

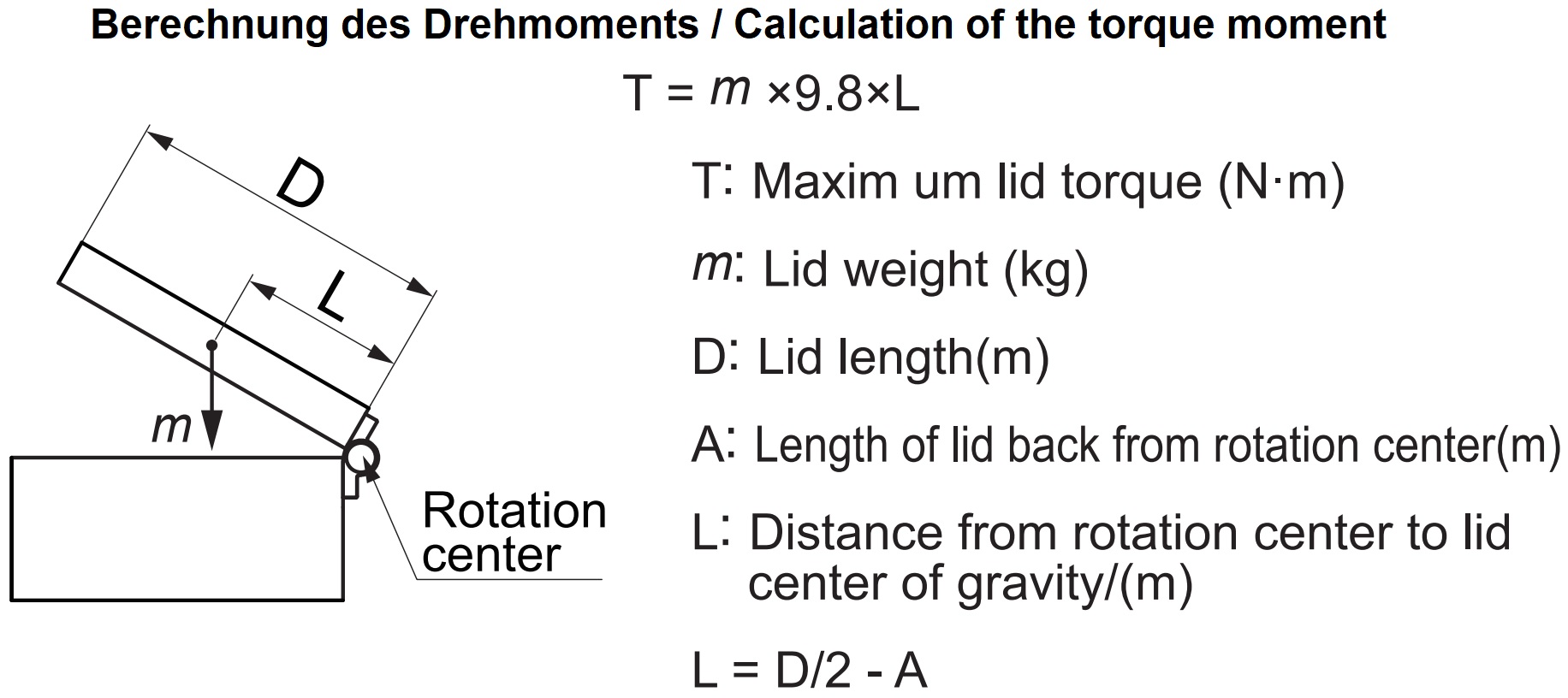

Vääntömomentti (paria kohden):
- HG-JHW50: 6-10 Nm / 61,2-102 kgf･cm
- HG-JHW70: 10-14 Nm / 102-142,8 kgf･cm
Valmistaja: Sugatsune / LAMP® (Japani)
