Kuvaus

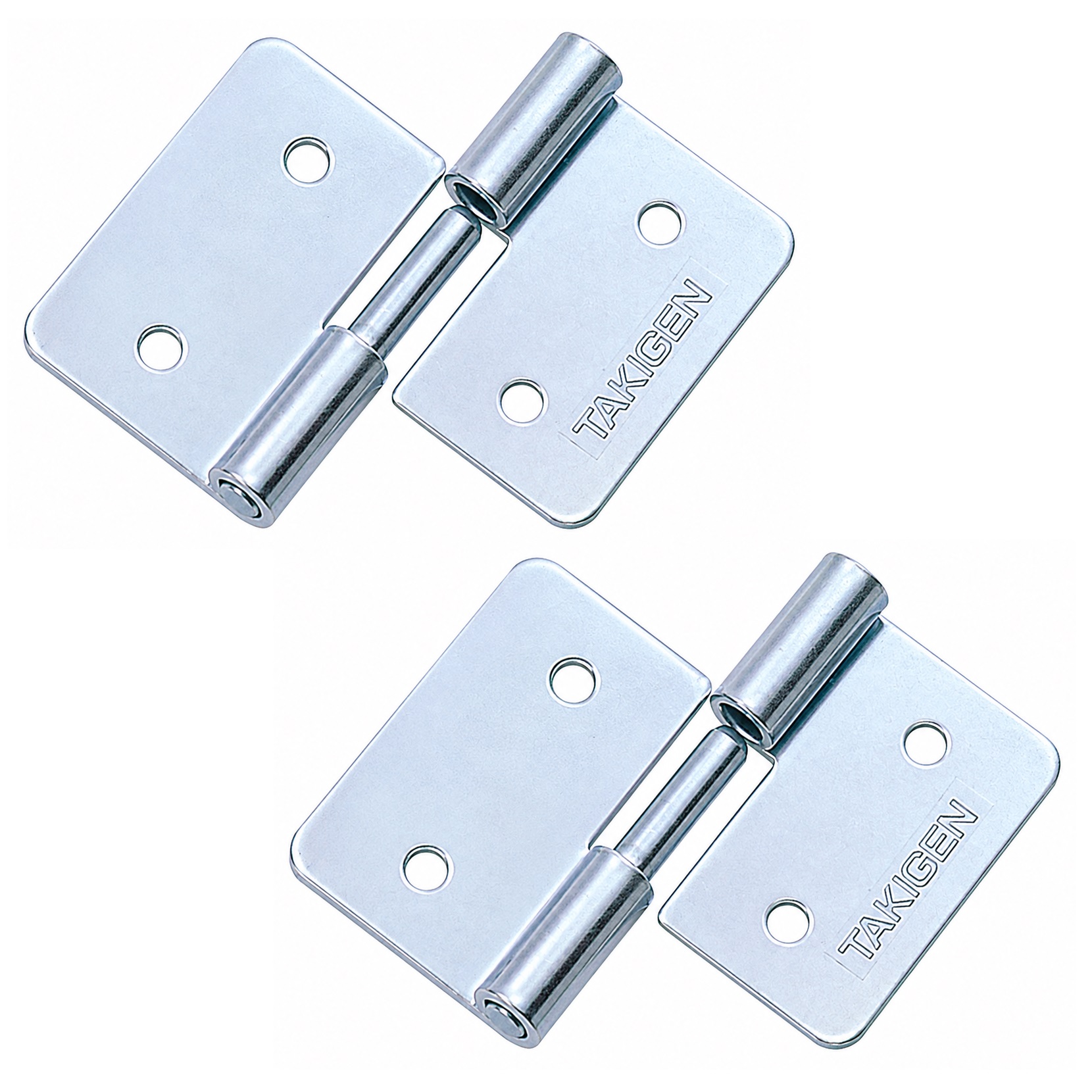

2 osaa kompaktia nostosaranaa, valmistettu tukevasta teräksestä, pinta: galvanoitu, keltainen, B-56-R (10150), korkeus: 35 mm (1-3/8″), versio: oikea, kantavuus: 2 kg (5 lbs)
Käyttää:
Tukeva pistokesarana pienille oville, huoltoluukuille, elektroniikkakoteloille ja paljon muulle.
Kompakti B-56-R push-in-sarana toimii pienten ovien, läppien ja koteloosien liikkuvaan liittämiseen.
Kaksiosaisen pistorakenteen ansiosta ovi voidaan tarvittaessa irrottaa pysyvästi kiinnitetyltä saranaosilta ilman, että saranaa tarvitsee irrottaa.
Oikeanpuoleinen versio mahdollistaa kohdennetun käytön sopivalla suunnittelulla: oikea. Oikeanpuoleisille oville ja siivekkeille. saranoiduille oville ja laiteläpkille.
Saranan korkeus on vain 35 mm (1-3/8″), ja se sopii erityisen hyvin kompakteille laitekoteloille, mittalaitteille sekä elektronisille ja teknisille laitteille.
Kylmävalssattu teräslevy varmistaa vakaan rakenteen, kun taas galvanoitu ja kromattu pinta suojaa terästä korroosiolta.
Kun käytetään kahta saranaa päällekkäin, B-56-R:n nostettava sarana sopii kevyisiin oviin, joiden viitepaino on 2 kg.
Versio: oikea. Oikeanpuoleisille saranoiduille oville ja läppälle.
Korkealaatuiset B-56-R-jousitussaranat sopivat erinomaisesti muun muassa:
- Laitekotelot
- Äänilaitteet
- Viestintälaitteet
- Mittauslaitteet
- Pienet ovet
- Huoltoluukut
- Asunnot
Materiaali:
- B-56-R:n lippulaivasaranat on valmistettu tukevasta teräksestä
- Teräs on ihanteellinen huonekalujen ja teollisten kalusteiden käyttöön, koska se on sekä kestävää että kestävää, mikä takaa kalusteiden korkean kestävyyden ja pitkän käyttöiän
Pinta:
- Sinkitty, keltainen
- Sinkitty pinta suojaa ruosteelta ja korroosiolta
Kokoonpano:
- Kiinnitys tehdään ruuveilla, joiden halkaisija on noin ⌀2,3–2,5 mm, mieluiten linssin tai pyöreän päällä (ei sisälly mukana)
- B-56-R:n pistokesarana on sijoitettu oveen tai läppään sekä siihen liittyvään kehykseen tai koteloon
- Kiinnitä huomiota oikeanpuoleiseen versioon, jotta sarana on kiinnitetty vastaamaan oikeanpuoleista ovea tai laiteläppää
- Ensiksi neljän kiinnitysreiän sijainnit on merkittävä reikäkuvion mukaisesti
- Käytetystä materiaalista riippuen on porattava sopivat kiinnitysreiät tai esiporaus
- Kaksi saranan puoliskoa on kiinnitetty liikkuvaan ja kiinteään osaan sopivilla ruuveilla
- Vähintään kahden päällekkäin asennetun saranan akselien on oltava täsmälleen linjassa
- Sitten liikkuva osa kiinnitetään saranataptaan ylhäältä
- Oven tai läpän poistamiseksi se nostetaan ja irrotetaan pysyvästi kiinnitetystä saranaosasta
Ominaisuudet:
- Versio: oikea
- Paino: 8 g (kahdelle kappaleelle: 16 g)
- Kantavuus (kantavuus): 2 kg (5 lbs) – kahdelle kappaleelle
- Korkeus: 35 mm (1-3/8″)
- Saatavilla kahdessa versiossa: vasen (B-56-L) ja oikea (B-56-R)
- Helppo asennus, vakaa
- Kompakti työntävä sarana pienille oville
- Irrotettava kaksiosainen rakenne
- Ovi tai läppä voidaan irrottaa ilman saranan irrottamista
- Materiaalin paksuus: 0,8 mm (1/32″)
- Pintakäsittely MFZn-C
- 4 kiinnitysreikää
- ⌀3 mm (1/8″) saranatappi
- Soveltuvat mittausvälineisiin ja teknisiin laitteisiin
- RoHS10-yhteensopiva
- Sinkitty, keltainen
- teräs, kestävä
- TAKIGENin® korkea merkkilaatu

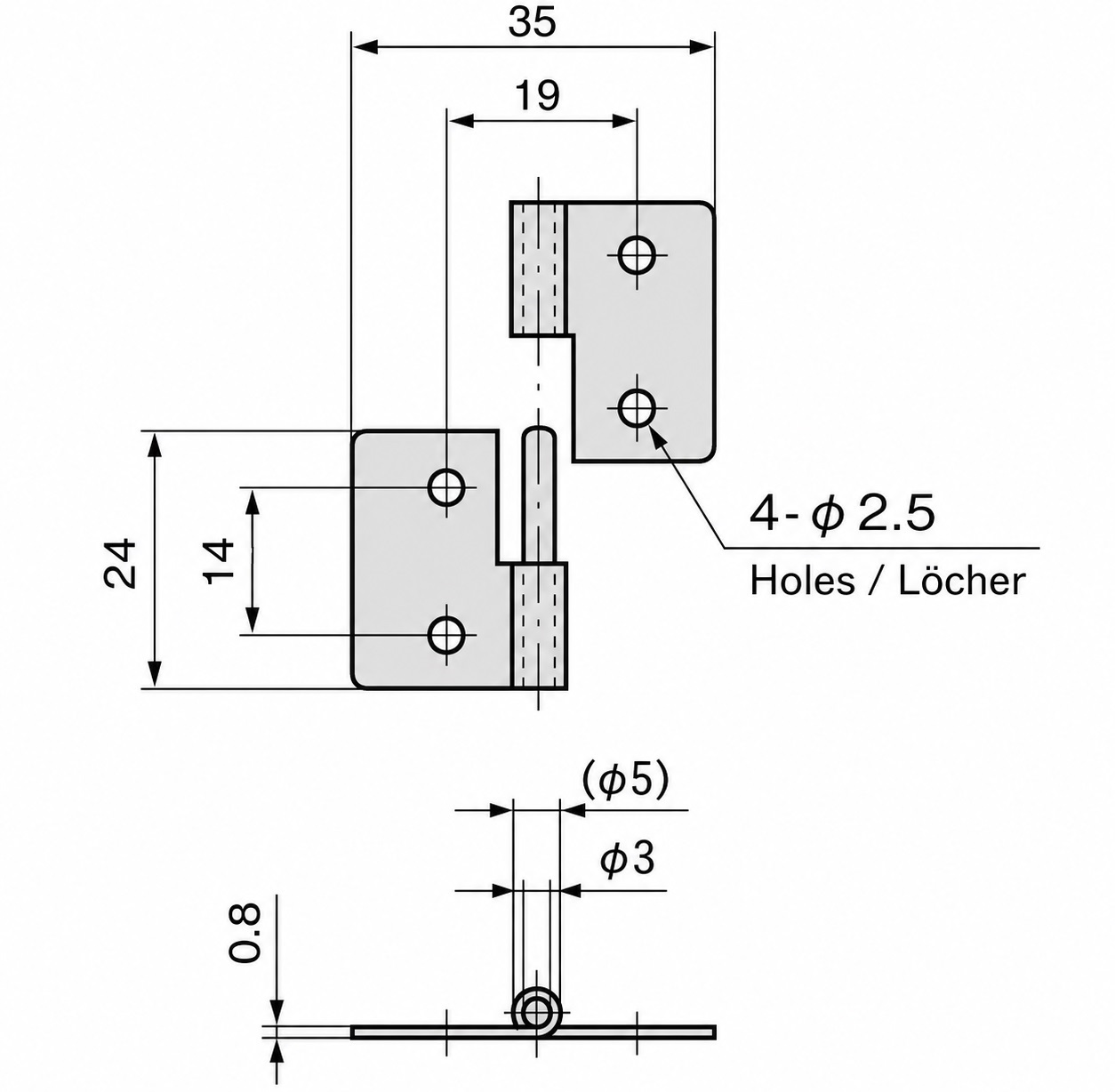

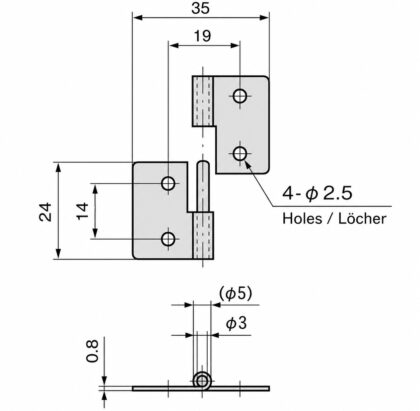

Katso tarkemmat mitat ja yksityiskohdat teknisestä piirustuksesta.
Mitat:
- B-56-R:n nostosarenan kokonaiskorkeus: 35 mm (1-3/8″)
- Kokonaisleveys, avattuna: 24 mm (15/16″)
- Materiaalin paksuus: 0,8 mm (1/32″)
- Pystysuora reiän väli: 19 mm (3/4″)
- Vaakasuora reiän väli: 14 mm (35/64″)
- Kiinnitysreiät: 4 x ⌀2,5 mm (3/32″)
- Saranatapit: ⌀3 mm (1/8″)
- Saranarullan ulkohalkaisija: noin ⌀5 mm
Mukana:
- 2 kappaletta B-56-R (10150) pistokesarana, valmistettu tukevasta teräksestä, sinkitty, keltainen, 35 mm (1-3/8″), versio: oikea
- Tämä tuote ei sisällä kiinnitysruuveja
Valmistajan viitenumerot:
- Artikkelin tunnus: 10150
- Tuotenumero: B-56-R
Valmistaja: TAKIGEN (Japani)
