Kuvaus
2 osaa korkealaatuista jousinauhaa, vääntömomentti: 12,3 N·m, valmistettu kiinteästä ruostumattomasta teräksestä SUS304 (V2A tai 1.4301), pinta: luonnollinen (käsittelemätön), TH-61SUS-3, koko: 38 mm (1-1/2″)
Käyttää:
Tukeva jousisarana laiteläpille, kotelo-oville, suojille ja monelle muulle.
TH-61SUS-3-jousisarana tukee läppien ja kevyiden ovien automaattista avautumista integroidun jousen kautta saranatapissa.
Jousivoima vaikuttaa avautumissuuntaan ja tukee siten liikkuvien osien heilauttamista ylöspäin.

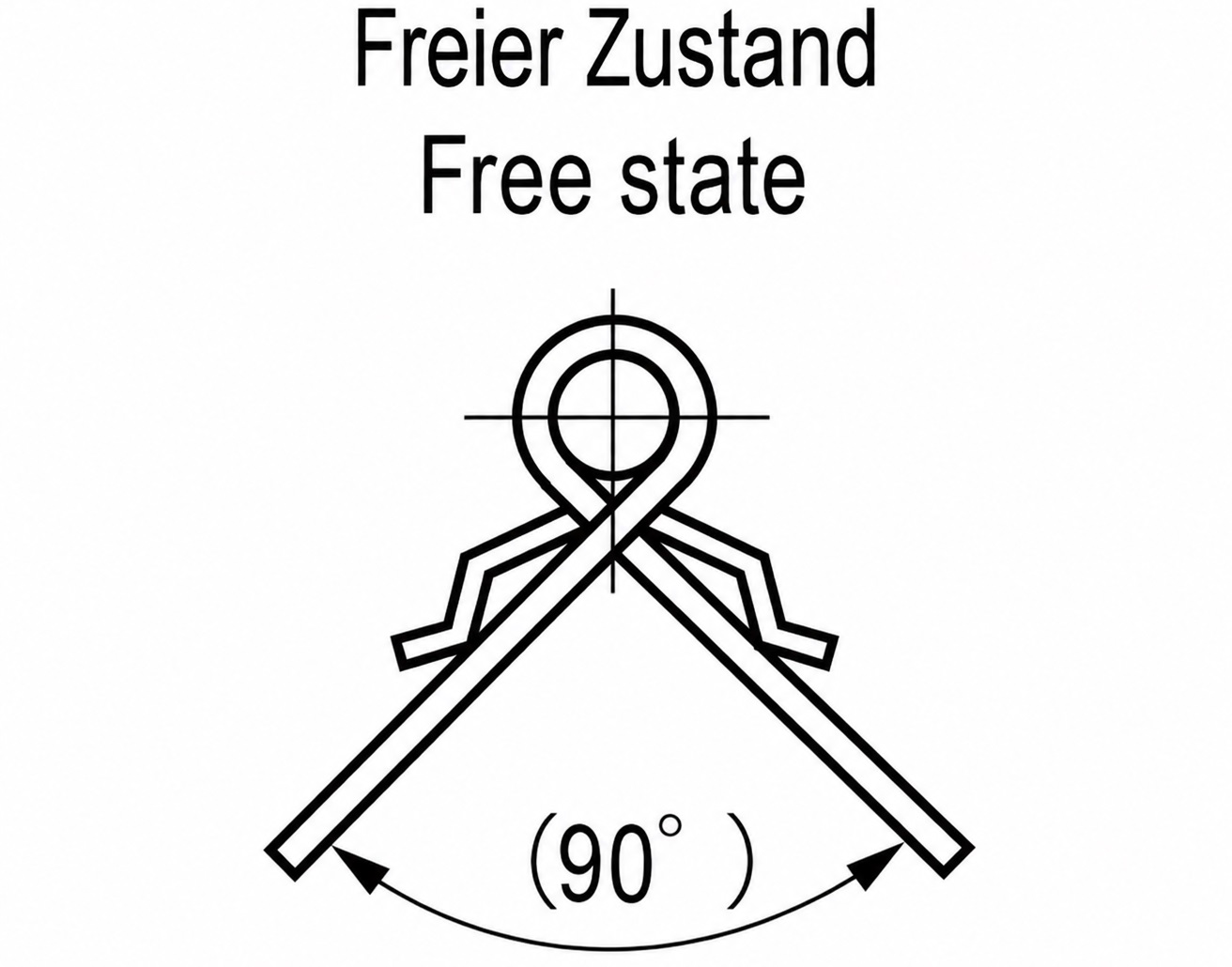

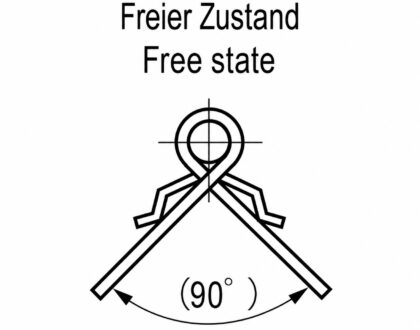

Vapaassa asennossa sarana sijaitsee 90° kulmassa, mikä tekee siitä erityisen sopivan laiteläppien, suojien ja kotelon ovien käyttöön.
Rakenne on kokonaan SUS304:stä valmistettu ja tarjoaa korkean korroosionkestävän sekä soveltuvan vaativampiin käyttöolosuhteisiin ja pitkäkestoisiin teknisiin sovelluksiin.
Neljä kiinnitysreikää mahdollistavat helpon ja turvallisen ruuvikiinnityksen.
Kompaktit mitat, 38 mm (1-1/2″) x 51 mm (2-1/64″) mahdollistavat jousisaranan integroimisen laite-, kotelo- ja konerakenteisiin tilan säästämiseksi.
Laadukkaat TH-61SUS-3 jousisaranat sopivat erinomaisesti muun muassa:
- Huoltoluukut
- Koneiden kotelot
- Toimistolaitteet
- Viestintälaitteet
- Mittauslaitteet
- Laitteen läpät
- Aitauksen ovet
- Coverit
Materiaali:
- TH-61SUS-3:n jousisaranat on valmistettu massiivisesta ruostumattomasta teräksestä SUS304 (V2A tai 1.4301)
- SUS304-ruostumattomasta teräksestä on ominaista korkea korroosionkestävyys ja kestävyys, mikä tekee siitä ihanteellisen vaativissa ympäristöissä käytettäväksi
- Lisäksi se tarjoaa houkuttelevan käyttöliittymän, joka on sekä moderni että helppo huoltaa
Pinta:
- Luonnollinen (käsittelemätön)
- Materiaalin pinta pysyy näkyvänä eikä sitä peitetä lisäpinnoitteella
Kokoonpano:
- Kiinnitys tehdään 4 x M3-pannukansiruuveilla tai litteillä pyöreäpäisillä ruuveilla, mieluiten ruostumattomasta teräksestä (ei sisällytessä)
- TH-61SUS-3 jousihihnassa on 4 kiinnitysreikää
- Ensiksi kiinnityspisteet on merkittävä reikäkuvion mukaan, kooltaan 25 mm (63/64″) x 32 mm (1-17/64″) ja tarvittavat kiinnitysreiät on valmisteltava
- Jousisarana kiinnitetään kiinteään pintaan yhdellä saranalehdellä ja siirrettävään läppään tai oveen toisella saranalehdellä
- Asennussuunta on valittava siten, että jousivoima vaikuttaa haluttuun avaussuuntaan
- Neljä M3-pannun kansiruuvetta tai puupinnoille ⌀3 mm ruuvia sopivat kiinnitykseen
- Ruuvit kiristetään tasaisesti ilman, että saranan siivet muodostuvat
- Lopuksi läppää on liikutettava useita kertoja ja tarkistettava haluttu jousisaranan avausvaikutus (lisätietoja löytyy kokoonpanopiirustuksesta)
Ominaisuudet:
- Vääntömomentti: 12,3 N·m
- Paino: 19 g (kahdelle kappaleelle: 38 g)
- Koko: 38 mm (1-1/2″)
- Saatavilla neljällä vääntöllä: 1,9 N, 8,8 N, 12,3 N ja 12,8 N
- Helppo asennus, vakaa
- Jousivoima avaussuuntaan
- Jousi, joka on integroitu saranataptaan
- Vapaa asento 90° kulmassa
- 4 kiinnitysreikää
- ⌀3,2 mm (1/8″) kiinnitysreiät
- Materiaalin paksuus: 1,5 mm (1/16″)
- Kompakti 38 mm (1-1/2″) x 51 mm (2-1/64″) malli

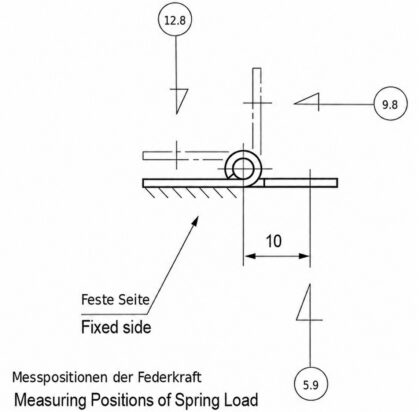

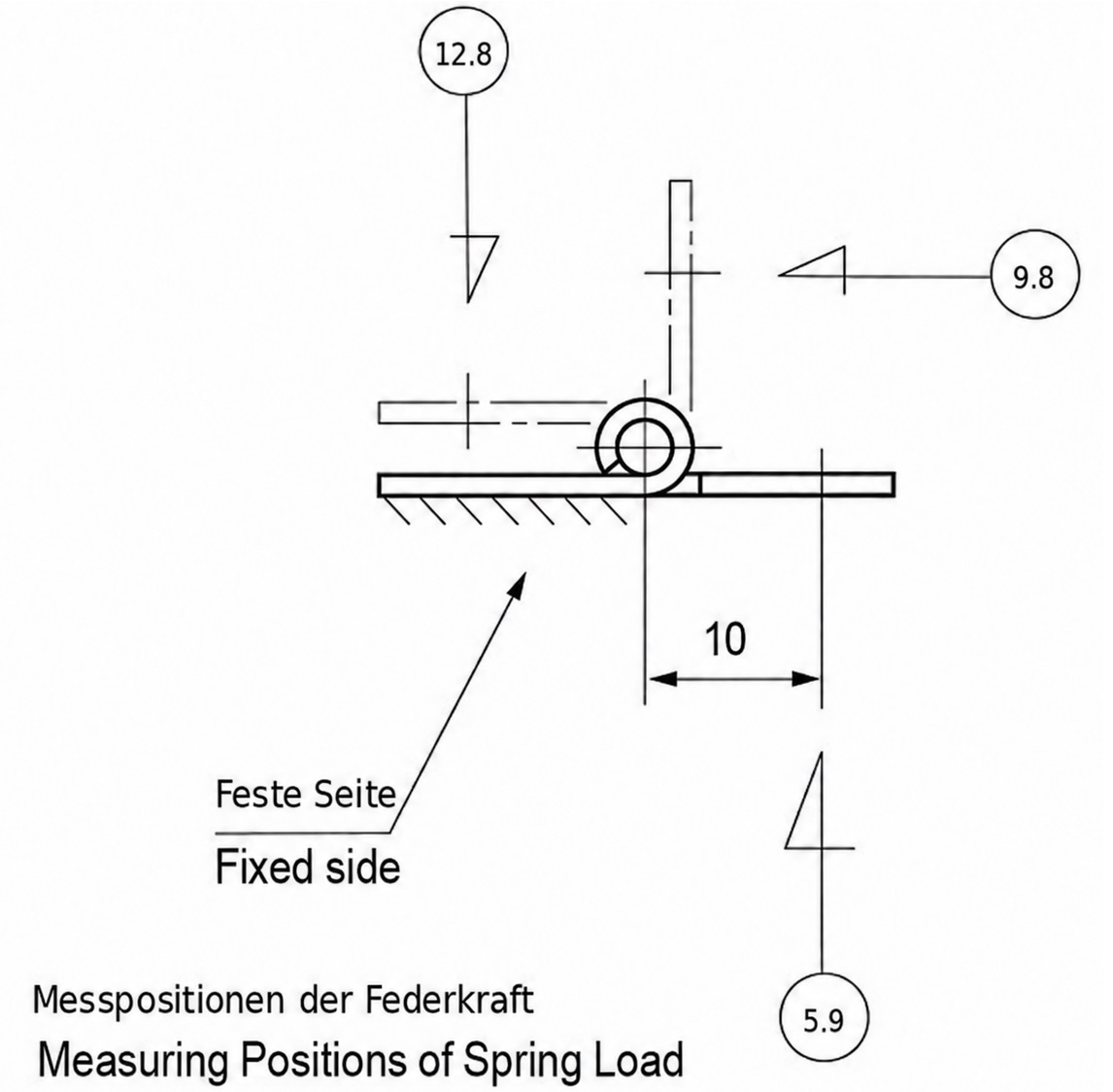

- Viitejousivoima kohdassa a: 5,9 N (600 gf)
- Viitejousivoima kohdassa b: 9,8 N (1000 gf)
- Viitejousivoima kohdassa c: 12,8 N (1300 gf)
- Sopivat kevyisiin oviin ja läppäihin
- Luonnollinen (käsittelemätön)
- Säänkestävä, ruostumaton tai korroosionkestävä
- TOCHIGIYAN® korkealaatuinen brändi

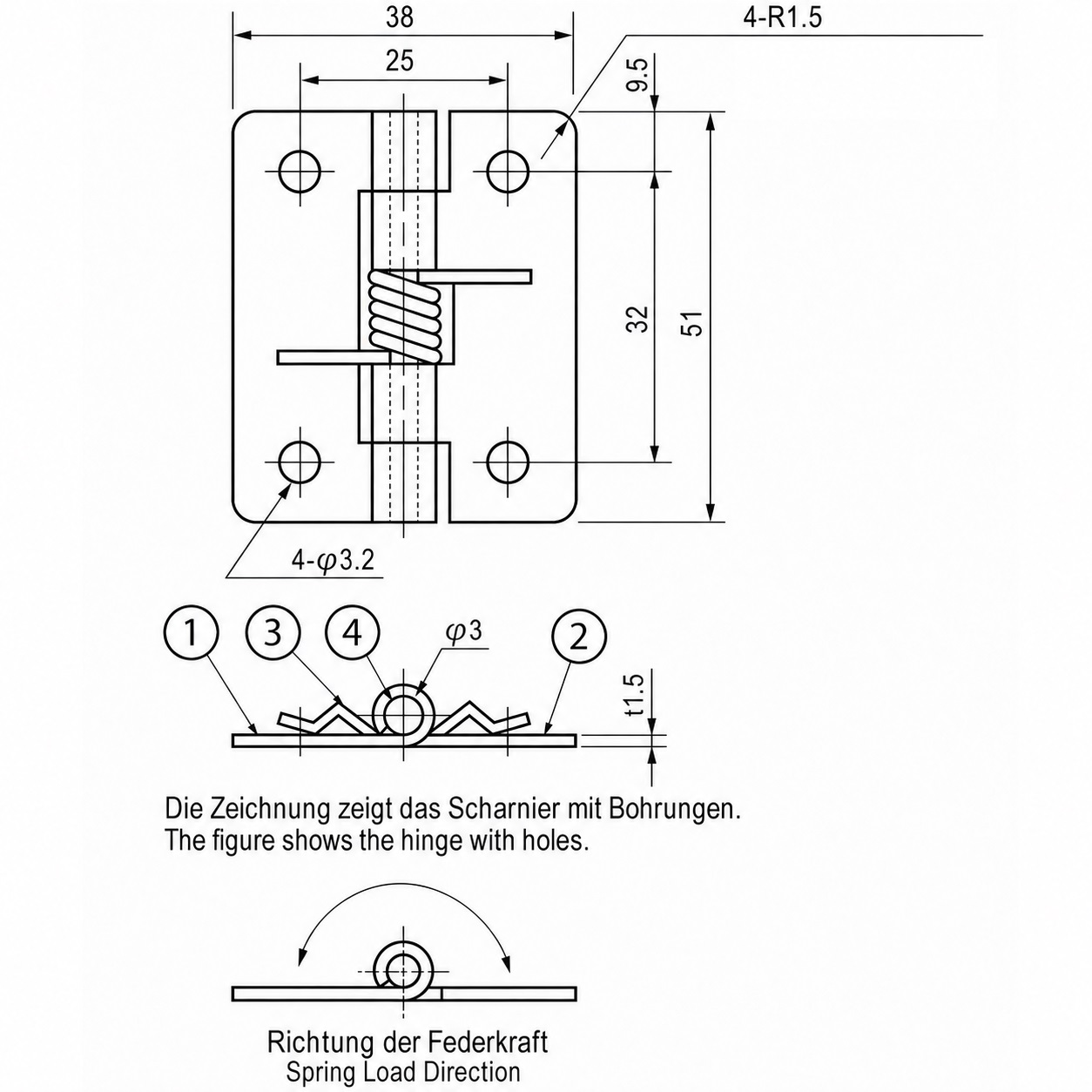

Katso tarkemmat mitat ja yksityiskohdat teknisestä piirustuksesta.
Mitat:
- Kokonaisleveys: 38 mm (1-1/2″)
- Kokonaiskorkeus: 51 mm (2-1/64″)
- Materiaalin paksuus: 1,5 mm (1/16″)
- Vaakasuora reiän väli: 25 mm (63/64″)
- Yläreunan ja keskikohdan väli: 3/8″ (9,5 mm)
- Pystysuora reiän väli: 32 mm (1-17/64″)
- Kiinnitysreiät: 4 x ⌀3,2 mm (1/8″)
- Kulmasäde: R1,5 mm (1/16″)
- Saranatapit: ⌀3 mm (1/8″)
- Vapaasti seisominen: 90°
Mukana:

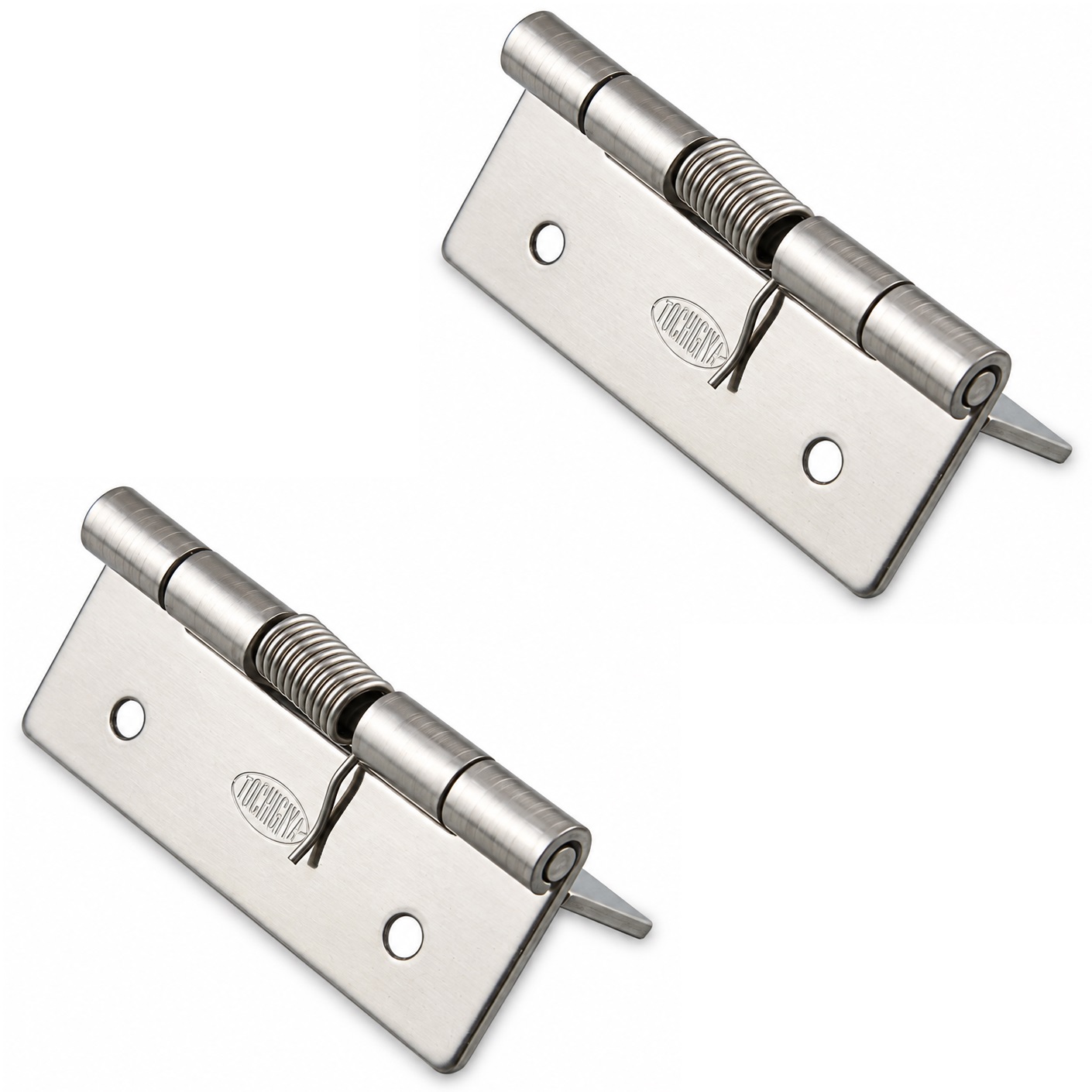

- 2 osaa jousisaranaa TH-61SUS-3, valmistettu kiinteästä ruostumattomasta teräksestä SUS304, luonnollisesti (käsittelemätön), 38 mm (1-1/2″)
- Tämä tuote ei sisällä kiinnitysruuveja
Valmistajan viitenumerot:
- Artikkelin tunnus: TH-61SUS-3
Valmistaja: TOCHIGIYA (Japani)
