Kuvaus
Käytännöllinen kiertokanki yhdellä kädellä käytettäväksi, valmistettu kestävästä alumiiniseoksesta (alumiini), pinta: anodisoitu, EB-907561 ja EB-907572, versio: kolmelle taittokonsolille
Käyttää:
Yhdellä kädellä kytkentävipu ROCAn Robust Soft- ja EB-DA-taittokonsolille.

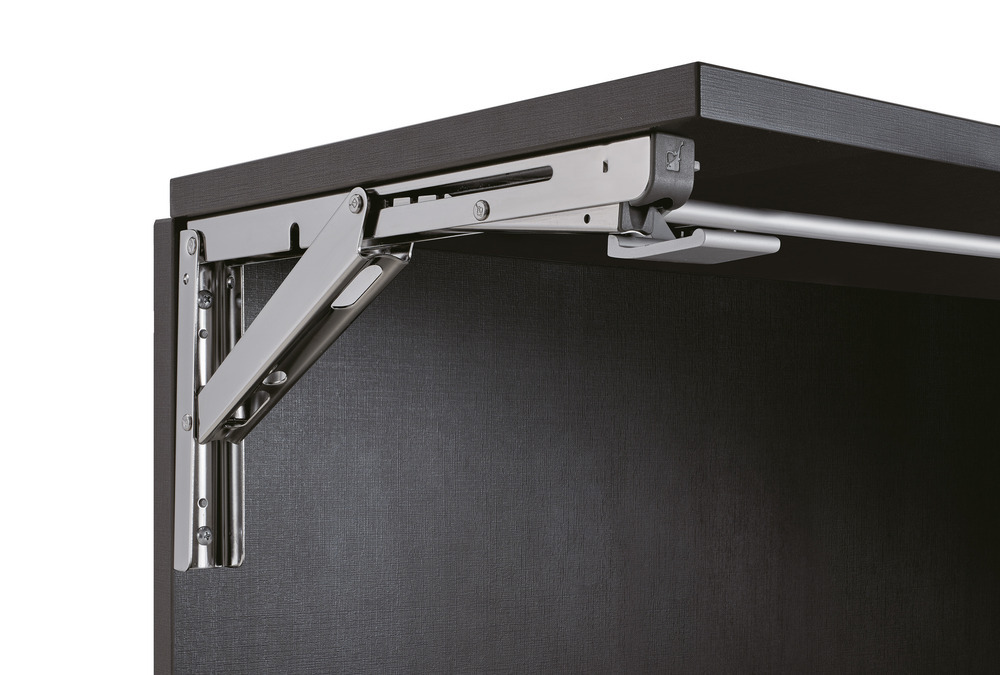

Käytännöllinen alumiiniseoksesta, alumiinista valmistettu kiertokanki yhdistää kolme Sugatsune EB-DA- tai kolme ROCA Robust Soft -taittokiinnikettä yhdeksi synkronoiduksi yksiköksi.

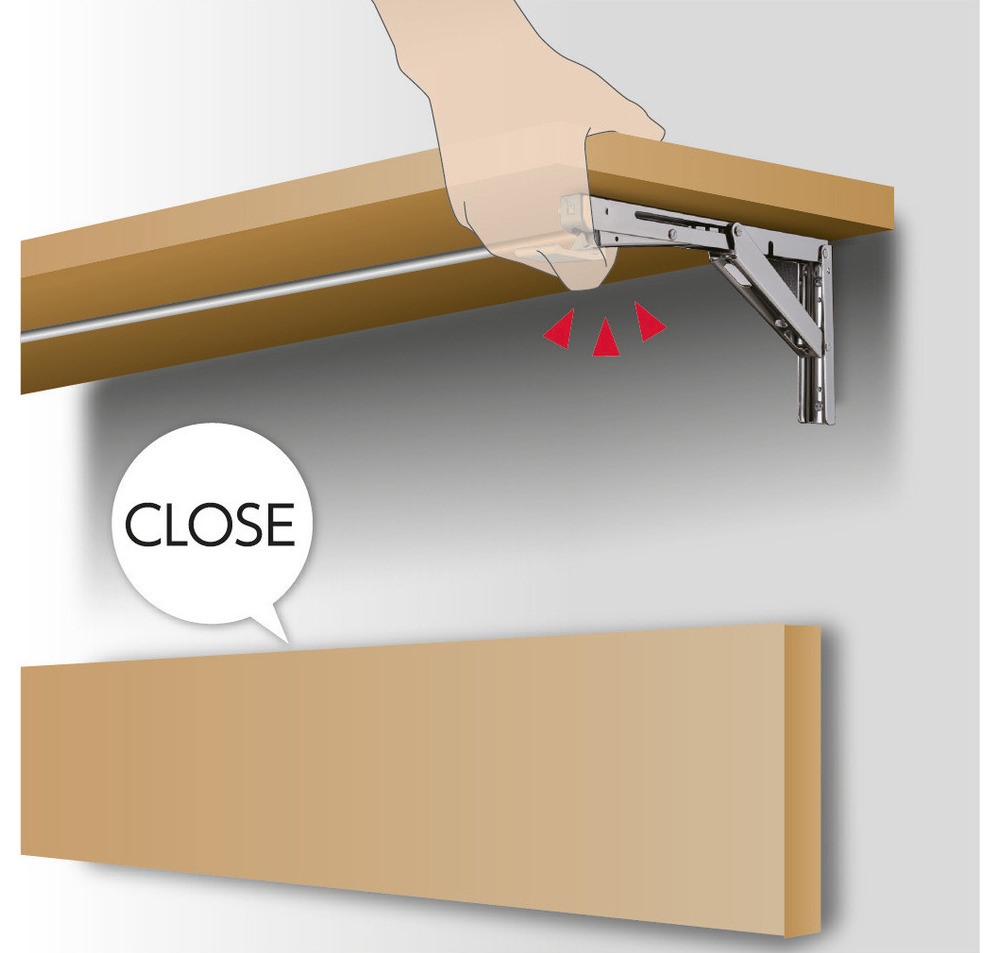

Kytkimen ansiosta leveät taittopöydät voidaan taittaa sisään ja ulos yhdellä kädellä.
Alumiinitankoa voidaan lyhentää (leikata pituuteen) halutun leveyden mukaan ja se pysyy vääntökestävänä.

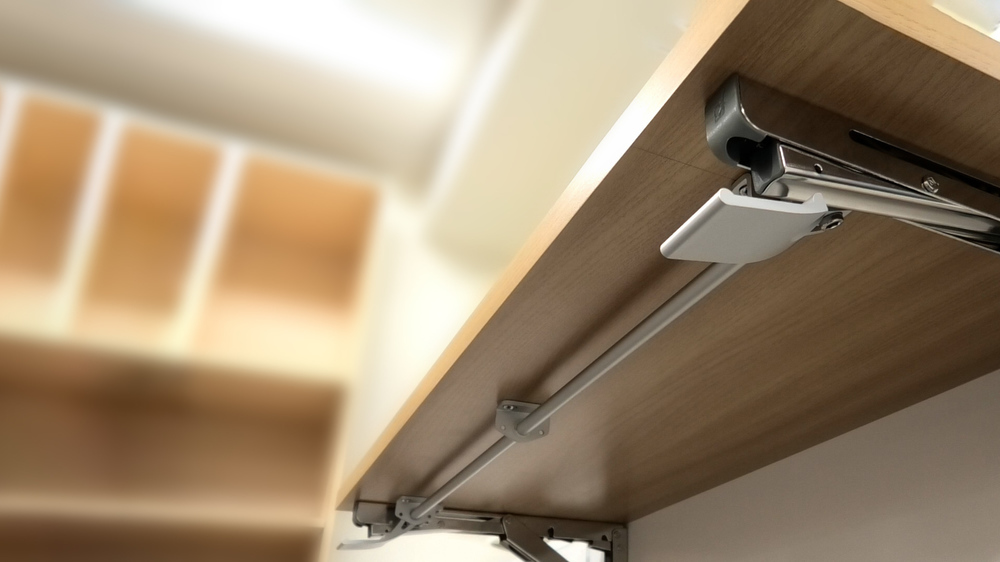

Lisävarusteena saatava keskilaakeri estää taipumisen yli 700 mm:n jänneväleillä (27-9/16″).
Kolmea taitettavaa konsolia voidaan käyttää yhdellä kädellä samanaikaisesti
Laadukkaat kiertokanget 120-046-396 ja 120-046-397 sopivat erinomaisesti muun muassa:
- Kestävä pehmeä ROCA- ja EB-DA-taittokonsolilta
Materiaali:
- Kiertokanget 120-046-396 ja 120-046-397 on valmistettu kestävästä alumiiniseoksesta (alumiinista)
- Alumiiniseos tarjoaa erinomaisen korroosionkestävyyden ja kestävyyden, joten se on ihanteellinen käytettäväksi huonekalulaitteissa
- Se on myös kevyt mutta vahva, joten sitä on helpompi käsitellä ja asentaa vakaudesta tinkimättä
Pinta:
- Eloksoitu
- Anodisoidut pinnat parantavat kestävyyttä ja korroosionkestävyyttä, mikä tekee niistä erittäin kestäviä ja helppohoitoisia, ja ne sopivat ihanteellisesti paljon kuluviin tiloihin, kuten keittiöihin ja kylpyhuoneisiin
- Lisäksi niiden metallinen ulkonäkö ja värivalikoima antavat modernille sisustukselle tyylikkään ja laadukkaan ulkonäön

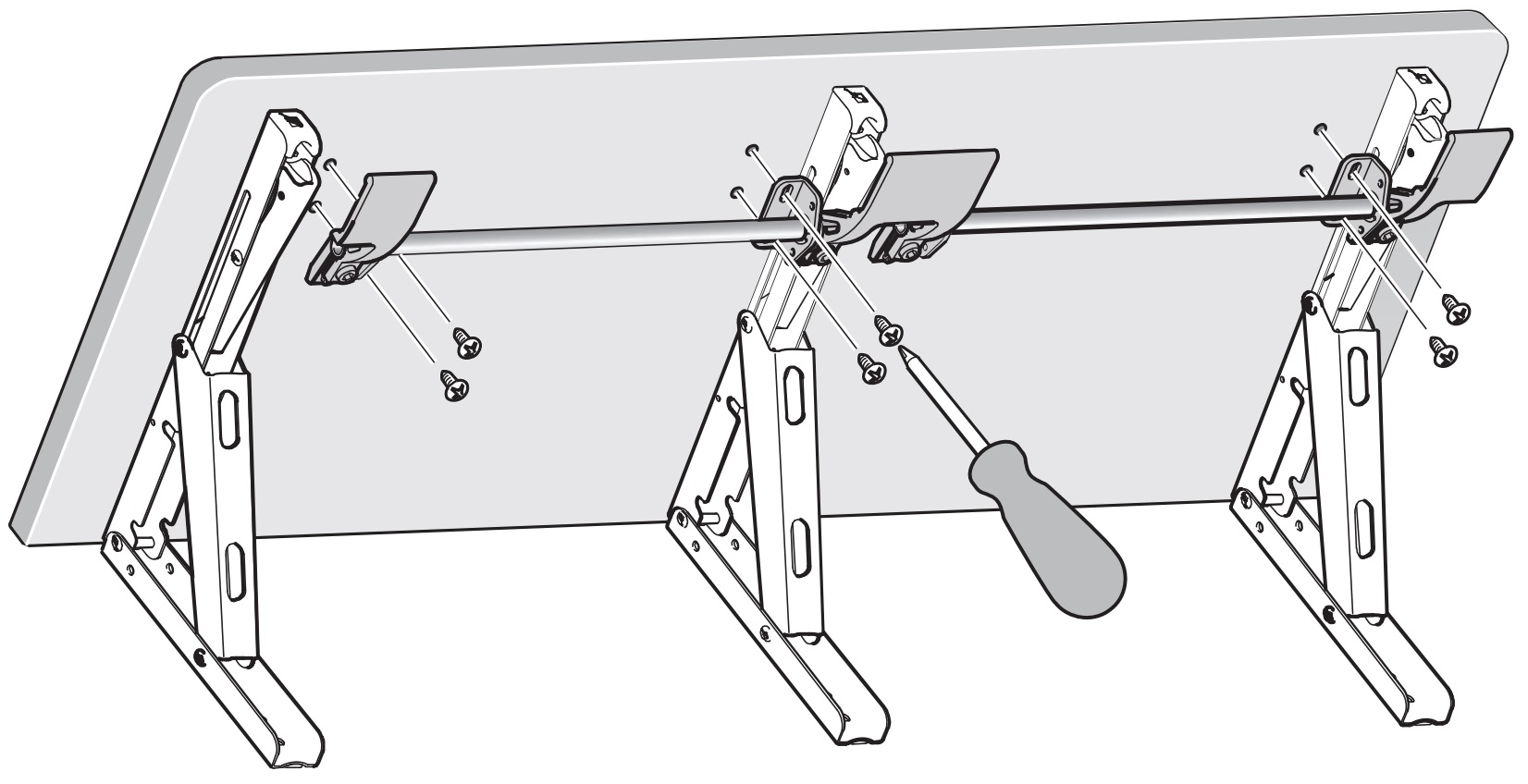

Kokoonpano:
- Kiinnitys tehdään 4,5 mm:n itsekierteittävillä ruuveilla (ei sisälly)
- Ennen asennusta kiertokanki on lyhennettävä EB-DA- tai ROCA Robust Soft -kiinnikkeiden vipuakselien väliseen vapaaseen etäisyyteen miinus 39 mm (1-17/32″)
- Lyhennetty tanko on sitten työnnettävä kahteen vipuvarteen mukana toimitettujen ohjausholkkien kautta ja kiinnitettävä sokalla
- Vipuvarret on kohdistettava samalle tasolle konsolien ulkoisten kielekkeiden kanssa ja ruuvattava tiukasti 4,5 mm:n levypään itsekierteittävillä ruuveilla
- Asennuslevyjen on oltava tasaisia; Epätasaiset pinnat on ehkä vuorattava jännityksen välttämiseksi
- Yli 700 mm:n jänneväleillä (27-9/16″) valinnaisesti käytettävä keskilaakeri on ruuvattava keskelle, jotta tanko ei taipu (katso lisätietoja asennuspiirustuksesta)
Ominaisuudet:
- Versio: kolmelle taittokiinnikkeelle
- Paino: 414 g
- Koko: 1500 mm (59-1/16″)
- Saatavana kahtena versiona: kahdelle taittokiinnikkeelle ja kolmelle taittokiinnikkeelle
- Helppo asentaa, käytännöllinen, vakaa
- Useita vipuja yhden käden käyttöön
- Suurin etäisyys taittokonsolien välillä: 1539 mm (60-19/32″)
- Tanko voidaan lyhentää yksitellen (leikata pituuteen)
- Voidaan asentaa jälkikäteen olemassa oleviin EB-DA- tai ROCA-taittokiinnikkeisiin
- Eloksoitu
- Alumiiniseos (alumiini, tukeva)
- Sugatsune / LAMPin® korkea merkkilaatu

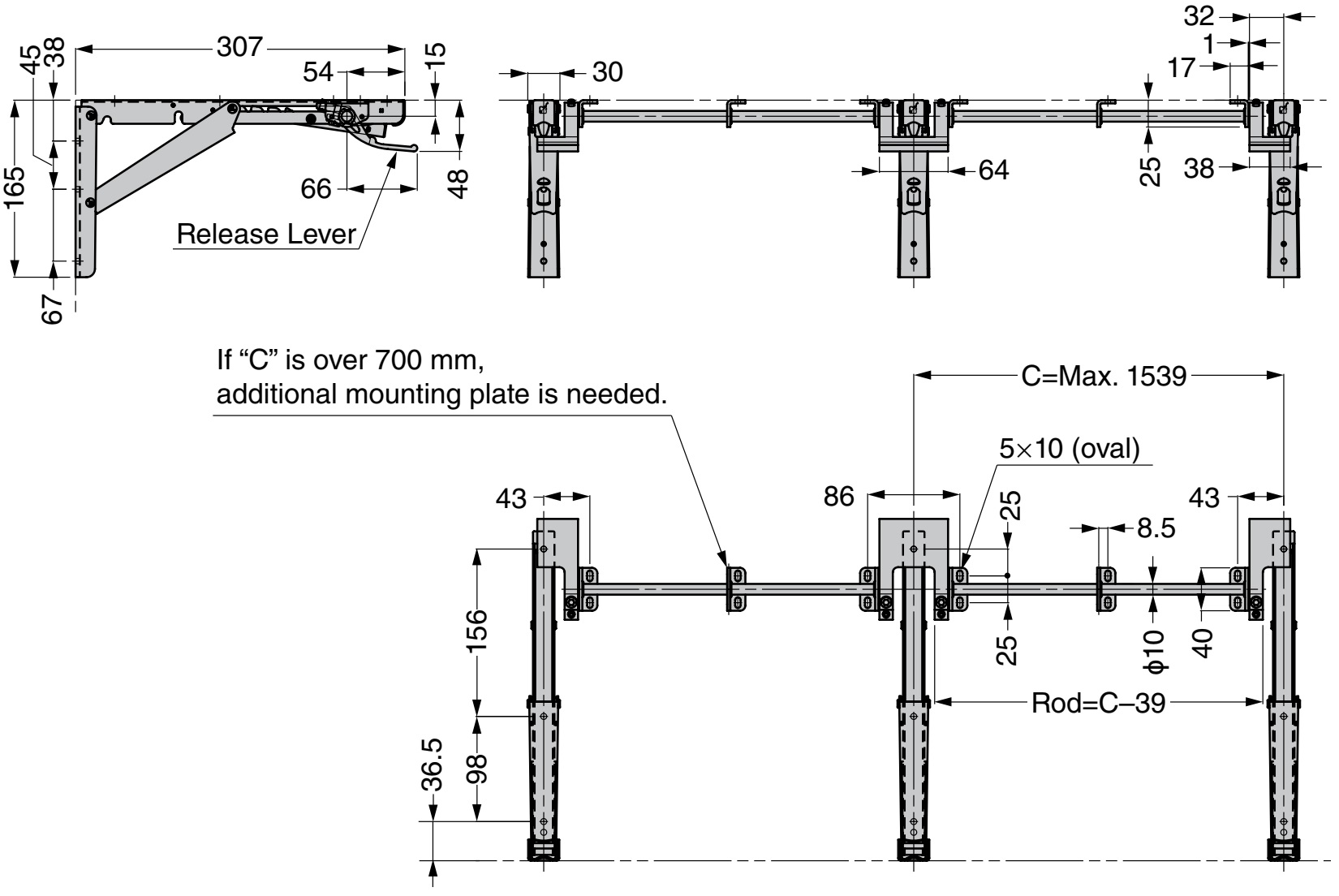

Lisätietoja mitoista ja yksityiskohdista on teknisessä piirustuksessa.
Mitat:
- Kiertokangen pituus: 1500 mm (59-1/16″)
- Kiertokangen materiaalin paksuus: ⌀10 mm (25/64″)
- Vipuvarren pituus: 66 mm (2-19/32″)
- Vipuvarren syvyys: 48 mm (1-57/64″)

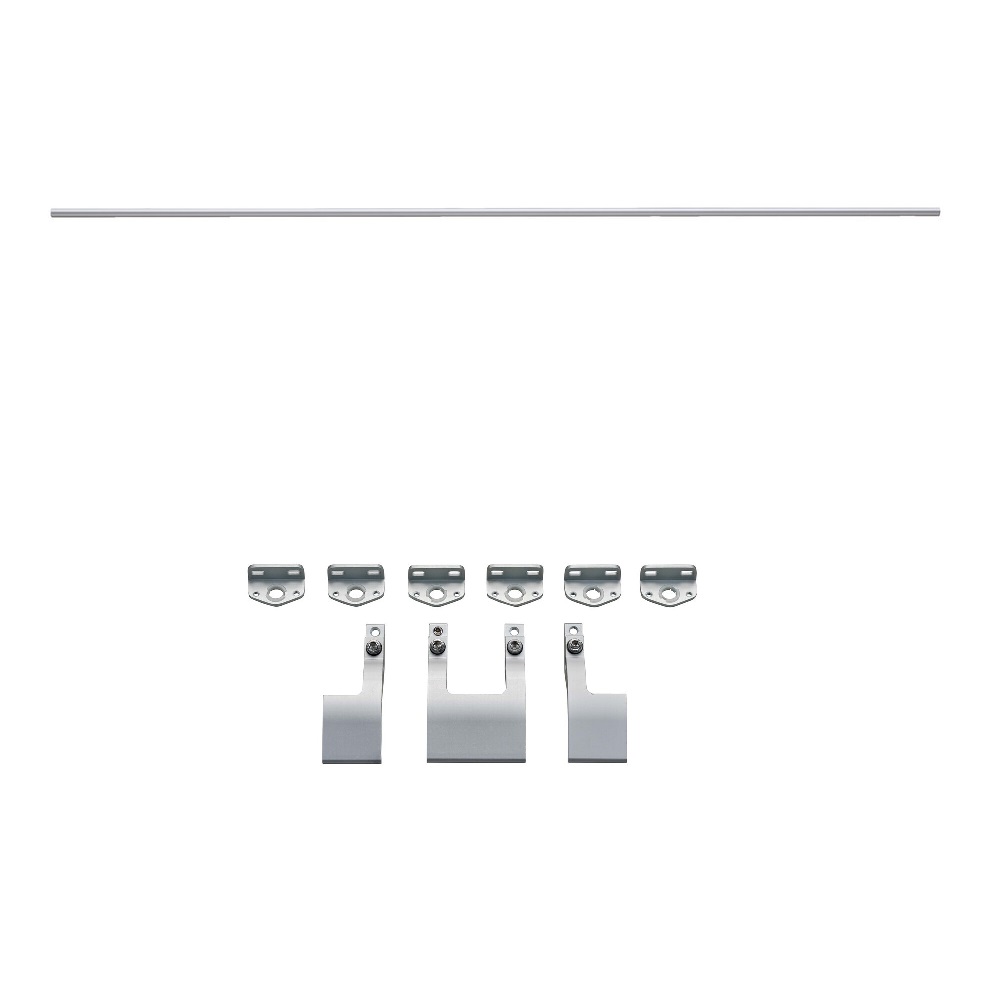

Mukana:
- 1 kpl kiertokanki 120-046-396 ja 120-046-397 kestävästä alumiiniseoksesta, anodisoitu, versio: kolmelle taittokiinnikkeelle
- Kolme osaa alumiiniseoksesta valmistetut vipuvarret
- Kuusi kpl alumiiniseoksesta valmistettuja ohjausholkkeja
- Huomio: liitosruuvit eivät sisälly toimitukseen
Katso tuotevideo:
Lisäinformaatio:
Valmistajan viitenumero:
- Artikkelin tunnus: 120-046-396 ja 120-046-397
- tuotenumero: EB-907561 ja EB-907572
- EAN-numero: 4510932219884 ja 4510932219891
Valmistaja: Sugatsune / LAMP® (Japani)
